Задвижка стальная клиновая литая 30с41нж (двухдисковый клин), Ду 50 - 300 мм

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30С41НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин, Ду 50 - 400 мм

Основные технические данные и характеристики

Наименование параметра	Значение
Температура рабочей среды, С^o	От -40 до +450
Минимальная температура окружающего воздуха, С^o	до -40
Условия эксплуатации	У1
Направление подачи рабочей среды	любое
Установочное положение задвижки	приводом вверх
Рабочее положение затвора	полностью открыто или полностью закрыто
Средний срок службы (до капремонта)	не менее 10 лет
Средний ресурс	не менее 2500 циклов или 100000ч

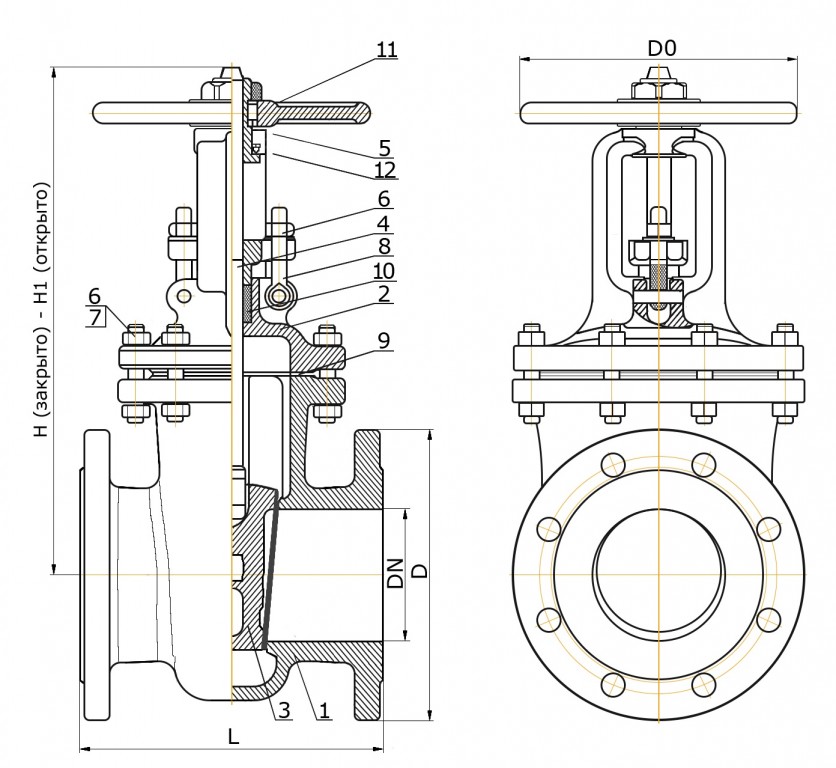

Материальное исполнение задвижек 30с41нж

Наименование детали	Материал
1. Корпус	сталь 25Л
2. Крышка	сталь 25Л
3. Клин (диски)	сталь 25Л
4. Шпиндель	20Х13
5. Гайка шпинделя	сталь 45, латунь ЛС59-1 (для исполнения под приварку)
6. Гайка	сталь 25
7. Шпилька, болт	сталь 35
8. Болт откидной	сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо)	паронит, ТРГ
10. Набивка сальника	АГИ, ТРГ
11. Маховик	сталь 25Л
12. Подшипник	по ГОСТ 7872-89
13. Наплавка на кольце в корпусе	07Х25Н13
14. Наплавка на клине	сталь по типу 20Х13

Габаритные размеры задвижек 30с41нж

Наименование	DN	D	D0	L	H	H1	Масса, кг
Задвижка 30с41нж Ду 50	50	160	160	180	281	346	17
Задвижка 30с41нж Ду 80	80	195	160	210	336	428	28
Задвижка 30с41нж Ду 100	100	215	210	230	385	496	38
Задвижка 30с41нж Ду 125	125	245	210	255	470	600	61
Задвижка 30с41нж Ду 150	150	280	320	280	576	742	80
Задвижка 30с41нж Ду 200	200	335	320	330	686	902	120
Задвижка 30с41нж Ду 250	250	405	400	450	854	1118	236
Задвижка 30с41нж Ду 300	300	460	460	500	998	1315	317
Задвижка 30с41нж Ду 350	350	520	460	550	1220	1570	361
Задвижка 30с41нж Ду 400	400	580	502	600	1300	1708	550

*Присоединительные размеры фланцев по ГОСТ 33259-2015

Задвижка стальная Ду-50

Диаметр условный (DN) мм.: 50
Вес, кг.: 17

Цена: по запросу

Задвижка стальная ДУ-80

Диаметр условный (DN) мм.: 80
Вес, кг.: 28

Цена: по запросу

Задвижка стальная ДУ-100

Диаметр условный (DN) мм.: 100
Вес, кг.: 38

Цена: по запросу

Задвижка стальная ДУ-125

Диаметр условный (DN) мм.: 125
Вес, кг.: 61

Цена: по запросу

Задвижка стальная ДУ-150

Диаметр условный (DN) мм.: 150
Вес, кг.: 80

Цена: по запросу

Задвижка стальная ДУ-200

Диаметр условный (DN) мм.: 200
Вес, кг.: 120

Цена: по запросу

Задвижка стальная Ду-250

Диаметр условный (DN) мм.: 250
Вес, кг.: 236

Цена: по запросу

Задвижка стальная Ду-300

Диаметр условный (DN) мм.: 300
Вес, кг.: 317

Цена: по запросу

Задвижка стальная Ду-350

Диаметр условный (DN) мм.: 350
Вес, кг.: 361

Цена: по запросу

Задвижка стальная Ду-400

Диаметр условный (DN) мм.: 400
Вес, кг.: 550

Цена: по запросу

Задвижки стальные 30с41нж используются в трубопроводах как запорное устройство. Выпускаются с фланцевым присоединением и под приварку. Возможно купить задвижки стальные 30с41нж с ручным управлением с помощью маховика либо механического редуктора. Температура рабочей среды: от −40°С до +450°С
