Задвижка стальная клиновая литая 30лс964нж (двухдисковый клин), Ду 50 - 300 мм

ПРИНИМАЮТСЯ ЗАКАЗЫ НА ЗАДВИЖКИ 30ЛС964НЖ С ЦЕЛЬНЫМ КЛИНОМ

Упругий клин, Ду 50 - 1200 мм

Технические характеристики

Наименование параметра	Значение
Рабочая среда	Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.
Температура рабочей среды	от −60°С до +450°С
Условия эксплуатации	ХЛ1
Минимальная температура окружающего воздуха	−60°С

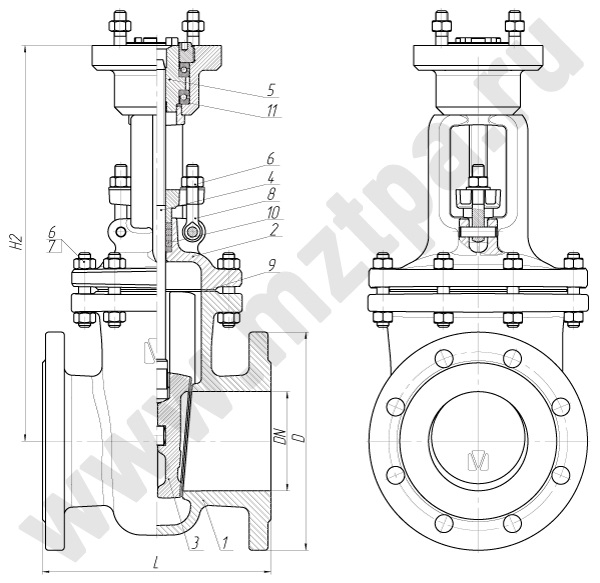

Материальное исполнение задвижек 30лс964нж

№	Наименование детали	Материал
1	Корпус	20ГЛ
2	Крышка	20ГЛ
3	Клин (диски)	20ГЛ
4	Шпиндель	14Х17Н2
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	сталь 35Х
7	Шпилька, болт	сталь 40Х
8	Болт откидной	сталь 40Х
9	Уплотнение между корпусом и крышкой (прокладка, кольцо)	ТРГ
10	Набивка сальника	ТРГ
11	Маховик	сталь 25Л
12	Подшипник	по ГОСТ 7872-89
13	Наплавка на кольце в корпусе	07Х25Н13
14	Наплавка на клине	сталь по типу 20Х13

Габаритные размеры задвижек 30лс964нж

Наименование	DN	L	D	H2	Для подбора электропривода
Наименование	DN	L	D	H2	Тип присоединения электропривода	Момент, Н*м	Кол-во оборотов шпинделя
Задвижка 30лс964нж Ду 50	50	180	160	303	А	52	15
Задвижка 30лс964нж Ду 80	80	210	195	349	А	84	23
Задвижка 30лс964нж Ду 100	100	230	230	399	А	100	24
Задвижка 30лс964нж Ду 150	150	403	300	577	Б	190	33
Задвижка 30лс964нж Ду 200	200	419	360	690	Б	210	43
Задвижка 30лс964нж Ду 250	250	457	425	838	Б	280	43
Задвижка 30лс964нж Ду 300	300	500	485	986	Б, В	300, 400	53
Задвижка 30лс964нж Ду 350	350	550	550	1205	В	500	46
Задвижка 30лс964нж Ду 400	400	600	610	1270	В	710	52
Задвижка 30лс964нж Ду 500	500	700	730	1545	Г	1200	65
Задвижка 30лс964нж Ду 600	600	800	840	1665	Г	2000	76
Задвижка 30лс964нж Ду 700	700	900	960	2070	Г, Д	2000, 3000	72
Задвижка 30лс964нж Ду 800	800	1000	1075	2625	Д, Д	2400, 3800	82
Задвижка 30лс964нж Ду 1000	1000	1200	1315	3230	Д, Д	4700, 6700	85, 100
Задвижка 30лс964нж Ду 1200	1200	1400	1525	3935	Д, Д	7900, 10000	88, 102

* Присоединительные размеры фланцев по ГОСТ 33259-2015

* Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (при несоответствии максимального момента электропривода номинальному моменту закрытия задвижки.)

Задвижка стальная Ду-50

Диаметр условный (DN) мм.: 50
Тип присоединения электропривода : А

Цена: по запросу

Задвижка стальная ДУ-80

Диаметр условный (DN) мм.: 80
Тип присоединения электропривода : А

Цена: по запросу

Задвижка чугунная Ду-100

Диаметр условный (DN) мм.: 100
Тип присоединения электропривода : А

Цена: по запросу

Задвижка стальная ДУ-150

Диаметр условный (DN) мм.: 150
Тип присоединения электропривода : Б

Цена: по запросу

Задвижка стальная ДУ-200

Диаметр условный (DN) мм.: 200
Тип присоединения электропривода : Б

Цена: по запросу

Задвижка стальная ДУ-250

Диаметр условный (DN) мм.: 250
Тип присоединения электропривода : Б

Цена: по запросу

Задвижка стальная ДУ-300

Диаметр условный (DN) мм.: 300
Тип присоединения электропривода : Б, В

Цена: по запросу

Задвижка стальная ДУ-350

Диаметр условный (DN) мм.: 350
Тип присоединения электропривода : В

Цена: по запросу

Задвижка стальная ДУ-400

Диаметр условный (DN) мм.: 400
Тип присоединения электропривода : В

Цена: по запросу

Задвижка стальная ДУ-500

Диаметр условный (DN) мм.: 500
Тип присоединения электропривода : Г

Цена: по запросу

Задвижка стальная ДУ-600

Диаметр условный (DN) мм.: 600
Тип присоединения электропривода : Г

Цена: по запросу

Задвижка стальная ДУ-700

Диаметр условный (DN) мм.: 700
Тип присоединения электропривода : Г, Д

Цена: по запросу

Задвижка стальная ДУ-800

Диаметр условный (DN) мм.: 800
Тип присоединения электропривода : Д, Д

Цена: по запросу

Задвижка стальная ДУ-1000

Диаметр условный (DN) мм.: 1000
Тип присоединения электропривода : Д, Д

Цена: по запросу

Задвижка стальная ДУ-1200

Диаметр условный (DN) мм.: 1200
Тип присоединения электропривода : Д, Д

Цена: по запросу

Задвижка стальная 30лс964нж используется в трубопроводах различного диаметра (ДУ от 50 до 1200) как запорное устройство для различных некоррозийных к стали 25Л, 20ГЛ, 12Х18Н9ТЛ рабочих сред. Цена задвижка стальная 30лс964нж сильно различается в зависимости от величины ДУ. Обратитесь в компанию Илион, и наши специалисты проконсультируют Вас по всем вопросам, связанным с покупкой задвижки стальной и её эксплуатацией.
