Клапаны стальные сильфонные Zetkama

Документы

Сертификат соответствия

Паспорт

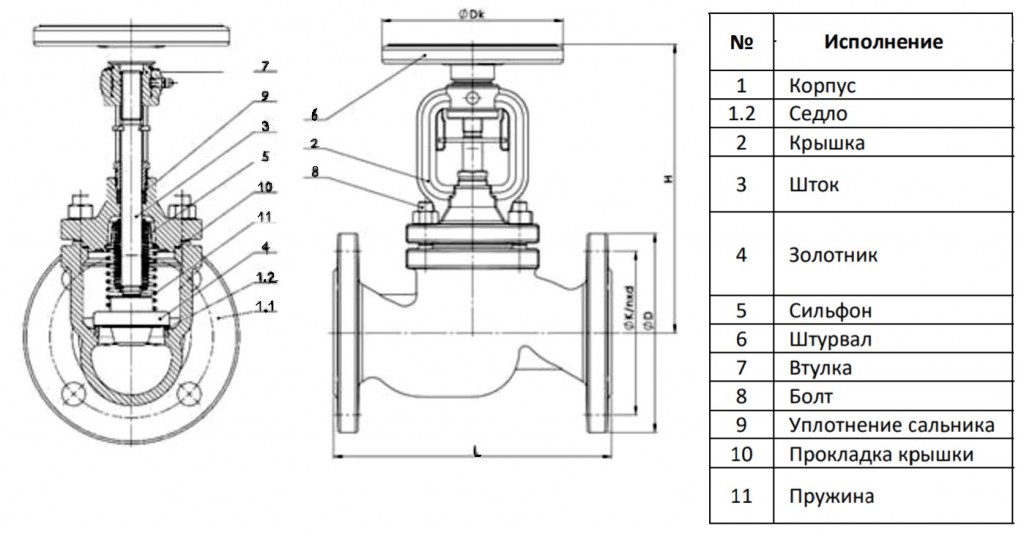

Чертежи

Технические характеристики

Наименование параметра	Значение
Рабочая среда	Вода промышленная, пар, раствор гликоля, диатермическое масло, сжатый воздух, нейтральные жидкости
Температура рабочей среды	от -20 до +450 °С
Класс герметичности	класс А по а по EN-12266-1
Климатическое исполнение	УХЛ3 по ГОСТ 15150-69
Тип	запорный
Материал	сталь
Уплотнение штока	сильфонное
Тип присоединения	фланцевое
Тип затвора	штурвал

Габаритные размеры

Наименование параметра	Значение
DN	15	20	25	32	40	50	65	80	100	125	150	200
L, мм	130	150	160	180	200	230	290	310	350	400	480	600
H, мм	189	189	189	220	220	295	295	368	368	523	523	627
Kvs (м³/ч)	6	8,7	15,5	25,3	28,8	46,5	76,4	113,2	180,2	238,7	358,2	552
Масса, кг	4,3	5,1	6	7,6	11,5	13,7	20,1	27,5	44	65,5	110	172,5

Клапан запорный сталь 234F Ду 15 Ру40 фл сильфонный Zetkama 234F015E01

ДУ, мм.: 15
Вес, кг.: 4,3

Цена: 18 500,20 руб.

Клапан запорный сталь 234F Ду 20 Ру40 фл сильфонный Zetkama 234F020E01

ДУ, мм.: 20
Вес, кг.: 5,1

Цена: 19 371,20 руб.

Клапан запорный сталь 234F Ду 25 Ру40 фл сильфонный Zetkama 234F025E01

ДУ, мм.: 25
Вес, кг.: 6

Цена: 21 000,20 руб.

Клапан запорный сталь 234F Ду 32 Ру40 фл сильфонный Zetkama 234F032E01

ДУ, мм.: 32
Вес, кг.: 7,6

Цена: 27 956,60 руб.

Клапан запорный сталь 234F Ду 40 Ру40 фл сильфонный Zetkama 234F040E01

ДУ, мм.: 40
Вес, кг.: 11,5

Цена: 34 961,30 руб.

Клапан запорный сталь 234F Ду 50 Ру40 фл сильфонный Zetkama 234F050E01

ДУ, мм.: 50
Вес, кг.: 13,7

Цена: 44 425,30 руб.

Клапан запорный сталь 234F Ду 65 Ру40 фл сильфонный Zetkama 234F065E01

ДУ, мм.: 65
Вес, кг.: 20,1

Цена: 61 296,50 руб.

Клапан запорный сталь 234F Ду 80 Ру40 фл сильфонный Zetkama 234F080E01

ДУ, мм.: 80
Вес, кг.: 27,5

Цена: 81 785,90 руб.

Клапан запорный сталь 234F Ду 100 Ру40 фл сильфонный Zetkama 234F100E01

ДУ, мм.: 100
Вес, кг.: 44

Цена: 103 726,60 руб.

Клапан запорный сталь 234F Ду 125 Ру40 фл сильфонный Zetkama 234F125E01

ДУ, мм.: 125
Вес, кг.: 65,5

Цена: 72 693,40 руб.

Клапан запорный сталь 234F Ду 150 Ру40 фл сильфонный Zetkama 234F150E14

ДУ, мм.: 150
Вес, кг.: 110

Цена: 188 112 руб.

Клапан запорный сталь 234F Ду 200 Ру40 фл сильфонный Zetkama 234F200E14

ДУ, мм.: 200
Вес, кг.: 172,5

Цена: 378 697 руб.

Клапан дроссельный сталь 234F Ду 15 Ру40 фл сильфонный Zetkama 234F015E71

ДУ, мм.: 15
Вес, кг.: 4,3

Цена: 17 078 руб.

Клапан дроссельный сталь 234F Ду 20 Ру40 фл сильфонный Zetkama 234F020E71

ДУ, мм.: 20
Вес, кг.: 5,1

Цена: 18 175,20 руб.

Клапан дроссельный сталь 234F Ду 25 Ру40 фл сильфонный Zetkama 234F025E71

ДУ, мм.: 25
Вес, кг.: 6

Цена: 19 272,40 руб.

Клапан дроссельный сталь 234F Ду 32 Ру40 фл сильфонный Zetkama 234F032E71

ДУ, мм.: 32
Вес, кг.: 7,6

Цена: 26 196,80 руб.

Клапан дроссельный сталь 234F Ду 40 Ру40 фл сильфонный Zetkama 234F040E71

ДУ, мм.: 40
Вес, кг.: 11,5

Цена: 32 578,10 руб.

Клапан дроссельный сталь 234F Ду 50 Ру40 фл сильфонный Zetkama 234F050E71

ДУ, мм.: 50
Вес, кг.: 13,7

Цена: 41 110,70 руб.

Клапан дроссельный сталь 234F Ду 65 Ру40 фл сильфонный Zetkama 234F065E71

ДУ, мм.: 65
Вес, кг.: 20,1

Цена: 57 012,40 руб.

Клапан дроссельный сталь 234F Ду 80 Ру40 фл сильфонный Zetkama 234F080E71

ДУ, мм.: 80
Вес, кг.: 27,5

Цена: 75 762,10 руб.

Клапан дроссельный сталь 234F Ду 100 Ру40 фл сильфонный Zetkama 234F100E71

ДУ, мм.: 100
Вес, кг.: 44

Цена: 95 953,40 руб.

Клапан дроссельный сталь 234F Ду 125 Ру40 фл сильфонный Zetkama 234F125E71

ДУ, мм.: 125
Вес, кг.: 65,5

Цена: 151 749 руб.

Клапан дроссельный сталь 234F Ду 150 Ру40 фл сильфонный Zetkama 234F150E71

ДУ, мм.: 150
Вес, кг.: 110

Цена: 173 401,40 руб.

Клапаны стальные сильфонные Zetkama используются для перекрытия или регулировки потока рабочих сред в трубопроводах, утечка из которых недопустима. Изделие имеет сложную конструкцию, обеспечивающую герметичность соединения. Арматура устанавливается на трубопроводах в соответствии с направлением стрелки на корпусе. Срок гарантии составляет 2 года. На сайте ТД «Илион» можно выбрать и купить клапаны запорные стальные сильфонные Zetkama и клапаны дроссельные сильфонные Zetkama в различных типоразмерах. За консультацией обращайтесь по телефонам (812)412-89-29; (812)336-23-02; (812)703-03-86; (812)336-23-03.
