Задвижка 30ч39р SLG11 PN10/16

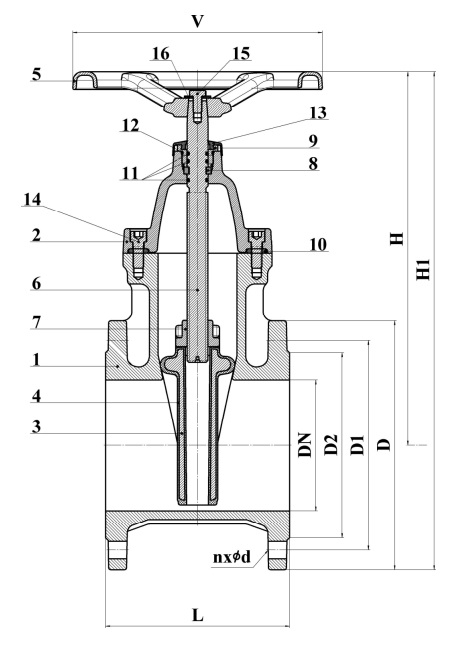

Чертежи

● производство в соответствии ГОСТ 5762;
● строительная длина в соответствии ГОСТ 3706;
● фланцевое соединение согласно ГОСТ 33259;
● процедуры испытаний соответствуют ГОСТ 33257.

Документы

Сертификат соответствия

Декларация о соответствии

Спецификация материалов

п/п	Наименование	Кол-во	Материал
1	Корпус	1	Высокопрочный чугун ВЧ50
2	Крышка	1	Высокопрочный чугун ВЧ50
3	Клин	1	Высокопрочный чугун ВЧ50
4	Покрытие клина	1	EPDM
5	Маховик	1	Высокопрочный чугун ВЧ50
6	Шпиндель	1	Нержавеющая сталь 20Х13
7	Гайка клина	1	Латунь ЛС 59-1
8	Стопорное кольцо	1	Бронза БраЖ 9-4
9	Гайка фиксирующая	1	Латунь ЛС 59-1
10	Прокладка (корпус-крышка)	1	EPDM
11	Кольцевая прокладка (шпиндель-корпус)	1	EPDM
12	Кольцевая прокладка (шпиндель-гайка)	2	EPDM
13	Кольцевая прокладка (гайка-крышка)	1	EPDM
14	Пыльник	1	EPDM
15	Болт (корпус-крышка)	n/DN	Сталь 35, класс прочности 8.8
16	Болт маховика	1	Сталь 20, цинковое покрытие
17	Шайба	1	Сталь 20, цинковое покрытие

Размеры

DN	PN	L	H	H1	V	D	D1	D2	nхød	Масса, кг
50	10	150	193	273	160	160	125	99	4х18	11
50	16	150	193	273	160	160	125	99	4х18	11
80	10	180	237	335	200	195	160	132	8х18	18
80	16	180	237	335	200	195	160	132	8х18	18
100	10	190	270	378	200	215	180	156	8х18	21
100	16	190	270	378	200	215	180	156	8х18	21
125	10	200	310	433	285	245	210	184	8x18	34
125	16	200	310	433	285	245	210	184	8x18	34
150	10	210	428	571	285	285	240	212	8х22	39
150	16	210	428	571	285	285	240	212	8х22	39
200	10	230	503	673	350	340	295	268	8х22	62
200	16	230	503	673	350	340	295	268	12х22	62
250	10	250	583	783	400	400	350	320	12х22	94
250	16	250	583	783	400	400	355	320	12х26	94
300	10	270	656	884	400	455	400	370	12х22	124
300	16	270	656	884	400	455	410	370	12х26	124
400	10	310	855	1145	500	580	515	480	16х26	225
400	16	310	855	1145	500	580	525	480	16х30	225

Задвижка чугунная ДУ-50 РУ-10

ДУ, мм.: 50
РУ, мм.: 10
Вес, кг.: 11

Цена: по запросу

Задвижка чугунная ДУ-50 РУ-16

ДУ, мм.: 50
РУ, мм.: 16
Вес, кг.: 11

Цена: по запросу

Задвижка чугунная ДУ-80 РУ-10

ДУ, мм.: 80
РУ, мм.: 10
Вес, кг.: 18

Цена: по запросу

Задвижка чугунная ДУ-80 РУ-16

ДУ, мм.: 80
РУ, мм.: 16
Вес, кг.: 18

Цена: по запросу

Задвижка чугунная ДУ-100 РУ-10

ДУ, мм.: 100
РУ, мм.: 10
Вес, кг.: 21

Цена: по запросу

Задвижка чугунная ДУ-100 РУ-16

ДУ, мм.: 100
РУ, мм.: 16
Вес, кг.: 21

Цена: по запросу

Задвижка чугунная ДУ-125 РУ-10

ДУ, мм.: 125
РУ, мм.: 10
Вес, кг.: 34

Цена: по запросу

Задвижка чугунная ДУ-125 РУ-16

ДУ, мм.: 125
РУ, мм.: 16
Вес, кг.: 34

Цена: по запросу

Задвижка чугунная ДУ-150 РУ-10

ДУ, мм.: 150
РУ, мм.: 10
Вес, кг.: 39

Цена: по запросу

Задвижка чугунная ДУ-150 РУ-16

ДУ, мм.: 150
РУ, мм.: 16
Вес, кг.: 39

Цена: по запросу

Задвижка чугунная ДУ-200 РУ-10

ДУ, мм.: 200
РУ, мм.: 10
Вес, кг.: 62

Цена: по запросу

Задвижка чугунная ДУ-200 РУ-16

ДУ, мм.: 200
РУ, мм.: 16
Вес, кг.: 62

Цена: по запросу

Задвижка чугунная ДУ-250 РУ-10

ДУ, мм.: 250
РУ, мм.: 10
Вес, кг.: 94

Цена: по запросу

Задвижка чугунная ДУ-250 РУ-16

ДУ, мм.: 250
РУ, мм.: 16
Вес, кг.: 94

Цена: по запросу

Задвижка чугунная ДУ-300 РУ-10

ДУ, мм.: 300
РУ, мм.: 10
Вес, кг.: 124

Цена: по запросу

Задвижка чугунная ДУ-300 РУ-16

ДУ, мм.: 300
РУ, мм.: 16
Вес, кг.: 124

Цена: по запросу

Задвижка чугунная ДУ-400 РУ-10

ДУ, мм.: 400
РУ, мм.: 10
Вес, кг.: 225

Цена: по запросу

Задвижка чугунная ДУ-400 РУ-16

ДУ, мм.: 400
РУ, мм.: 16
Вес, кг.: 225

Цена: по запросу

Задвижки чугунные с обрезиненным клином 30ч39р SLG11 PN10/16 широко применяются в системах канализации, холодного и горячего водоснабжения, пожаротушения, водоотведения, орошения. Рабочей средой изделия могут быть вода, сточные воды, воздух, жидкие неагрессивные к материалам изделия среды. Преимуществом задвижек чугунных 30ч39р является отсутствие застойных зон, малые потери давления, герметичность затвора класса «А» по ГОСТ 9544. Изделие имеет не выдвижной шпиндель и порошковое эпоксидное покрытие толщиной 150-300 микрон. Условиями эксплуатации задвижки являются максимальное рабочее давление1,6 МПа, максимальная температура рабочей среды +150 °С, температура окружающей среды от -30 до +40 °С; для воды – от +1 до +40 °С.

ТД «Илион» предлагает купить задвижки чугунные с обрезиненным клином 30ч39р SLG11 PN10/16 производства ОАО «ЛМЗ» г. Семёнов. На сайте https://www.ilion-spb.ru Вы можете узнать, какова цена на задвижки чугунные 30ч39р SLG11, которая зависит от значения внутреннего диаметра рабочего прохода корпуса устройства DN от 50 до 400 мм. Каждому значению DN соответствуют модификации с универсальной рассверловкой фланцев PN 10 и PN 16 по ГОСТ 33259.
