Задвижка 30ч39р SLG13 PN10/16

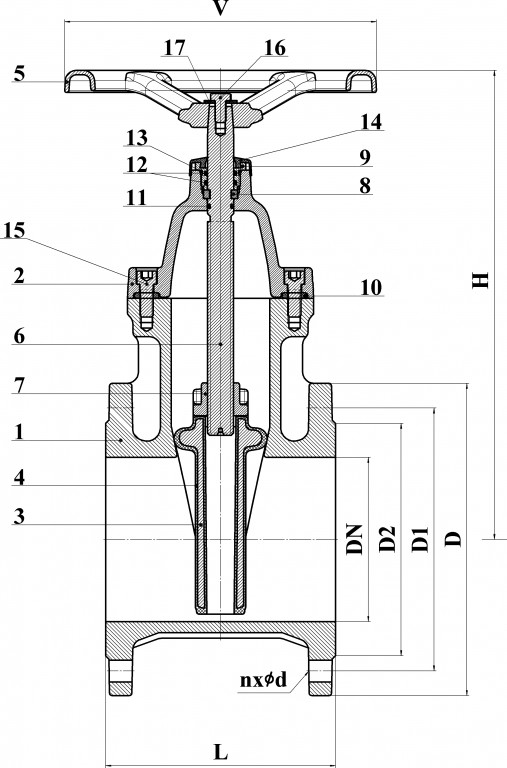

Чертежи

● производство в соответствии ГОСТ 5762;
● строительная длина в соответствии ГОСТ 3706;
● фланцевое соединение согласно ГОСТ 33259;
● процедуры испытаний соответствуют ГОСТ 33257.

Документы

Сертификат соответствия

Декларация о соответствии

Спецификация материалов

п/п	Наименование	Кол-во	Материал
1	Корпус	1	Высокопрочный чугун ВЧ50
2	Крышка	1	Высокопрочный чугун ВЧ50
3	Клин	1	Высокопрочный чугун ВЧ50
4	Покрытие клина	1	EPDM
5	Маховик	1	Высокопрочный чугун ВЧ50
6	Шпиндель	1	Нержавеющая сталь 20Х13
7	Гайка клина	1	Латунь ЛС 59-1
8	Стопорное кольцо	1	Бронза БраЖ 9-4
9	Гайка фиксирующая	1	Латунь ЛС 59-1
10	Прокладка (корпус-крышка)	1	EPDM
11	Кольцевая прокладка (шпиндель-корпус)	1	EPDM
12	Кольцевая прокладка (шпиндель-гайка)	2	EPDM
13	Кольцевая прокладка (гайка-крышка)	1	EPDM
14	Пыльник	1	EPDM
15	Болт (корпус-крышка)	n/DN	Сталь 35, класс прочности 8.8
16	Болт маховика	1	Сталь 20, цинковое покрытие
17	Шайба	1	Сталь 20, цинковое покрытие

Размеры

DN	PN	L	H	H1	V	D	D1	D2	nхød	Масса, кг
50	10	150	189	269	160	160	125	99	4х18	7
50	16	150	189	269	160	160	125	99	4х18	7
80	10	180	235	333	200	195	160	132	8х18	11
80	16	180	235	333	200	195	160	132	8х18	11
100	10	190	263	371	200	215	180	132	8х18	13,5
100	16	190	263	371	200	215	180	132	8х18	13,5
150	10	210	345	485	250	280	240	212	8х22	26
150	16	210	345	485	250	280	240	212	8х22	26
200	10	230	461	629	285	335	295	268	8х22	38
200	16	230	461	629	285	335	295	268	12х22	38
250	10	250	540	740	350	400	350	320	12х22	60
	16						355		12х28

Задвижка чугунная ДУ-50 РУ-10

ДУ, мм.: 50
РУ, мм.: 10
Вес, кг.: 7

Цена: по запросу

Задвижка чугунная ДУ-50 РУ-16

ДУ, мм.: 50
РУ, мм.: 16
Вес, кг.: 7

Цена: по запросу

Задвижка чугунная ДУ-80 РУ-10

ДУ, мм.: 80
РУ, мм.: 10
Вес, кг.: 11

Цена: по запросу

Задвижка чугунная ДУ-80 РУ-16

ДУ, мм.: 80
РУ, мм.: 16
Вес, кг.: 11

Цена: по запросу

Задвижка чугунная ДУ-100 РУ-10

ДУ, мм.: 100
РУ, мм.: 10
Вес, кг.: 13,5

Цена: по запросу

Задвижка чугунная ДУ-100 РУ-16

ДУ, мм.: 100
РУ, мм.: 16
Вес, кг.: 13,5

Цена: по запросу

Задвижка чугунная ДУ-150 РУ-10

ДУ, мм.: 150
РУ, мм.: 10
Вес, кг.: 26

Цена: по запросу

Задвижка чугунная ДУ-150 РУ-16

ДУ, мм.: 150
РУ, мм.: 16
Вес, кг.: 26

Цена: по запросу

Задвижка чугунная ДУ-200 РУ-10

ДУ, мм.: 200
РУ, мм.: 10
Вес, кг.: 38

Цена: по запросу

Задвижка чугунная ДУ-200 РУ-16

ДУ, мм.: 200
РУ, мм.: 16
Вес, кг.: 38

Цена: по запросу

Задвижка чугунная ДУ-250 РУ-10

ДУ, мм.: 250
РУ, мм.: 10
Вес, кг.: 60

Цена: по запросу

Задвижка чугунная ДУ-250 РУ-16

ДУ, мм.: 250
РУ, мм.: 16
Вес, кг.: 60

Цена: по запросу

Задвижки чугунные с обрезиненным клином 30ч39р SLG13 PN10/16 производства ОАО «ЛМЗ» г. Семёнов представлены на сайте ТД «Илион» в размерах от DN 50 до DN 250. Каждое из значений DN выполнено с универсальной рассверловкой фланцев PN 10 и PN 16 по ГОСТ 33259. Рабочей средой изделия являются вода, сточные воды, жидкие неагрессивные к чугуну среды, воздух. Задвижки 30ч39р SLG13 характеризуются отсутствием застойных зон и малыми потерями давления, имеют не выдвижной шпиндель и порошковое эпоксидное покрытие толщиной 150-300 микрон. Затвор герметичен в соответствии с классом «А» по ГОСТ 9544. Максимальное рабочее давление 1,6 МПа, максимальная температура рабочей среды +150 °С, температура окружающей среды от -30 до +40 °С; для воды – от +1 до +40 °С.

Задвижки чугунные 30ч39р SLG13 PN10/16 используются на различных объектах коммунального и промышленного сектора в системах канализации, холодного и горячего водоснабжения, а также пожаротушения, водоотведения и орошения.

Купить задвижки чугунные с обрезиненным клином 30ч39р SLG13 PN10/16 производства ОАО «ЛМЗ» г. Семёнов Вы можете на сайте https://www.ilion-spb.ru. Цена на задвижки 30ч39р SLG13 зависит от значения DN выбранной Вами модели.
