Главная - Запорная арматура и электроприводы - Задвижки чугунные - 30ч39р - Hawle

Hawle

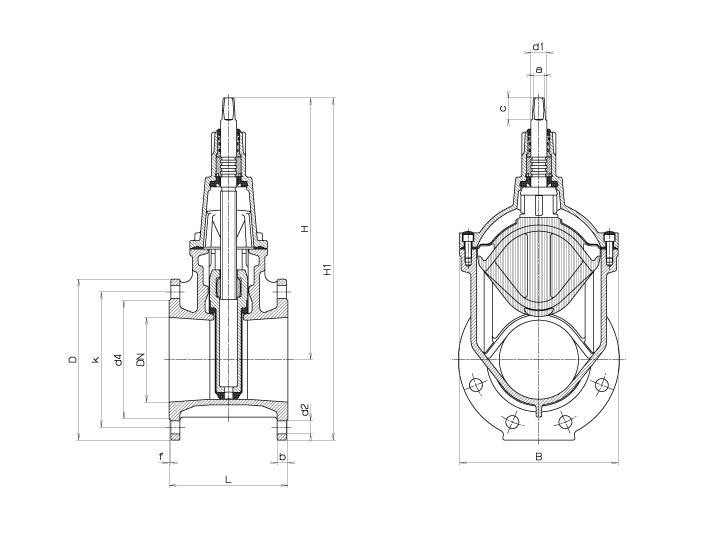

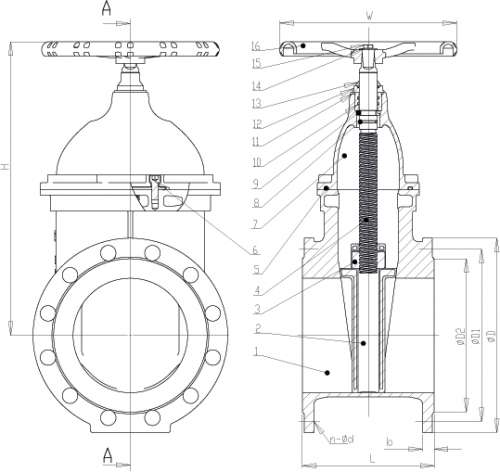

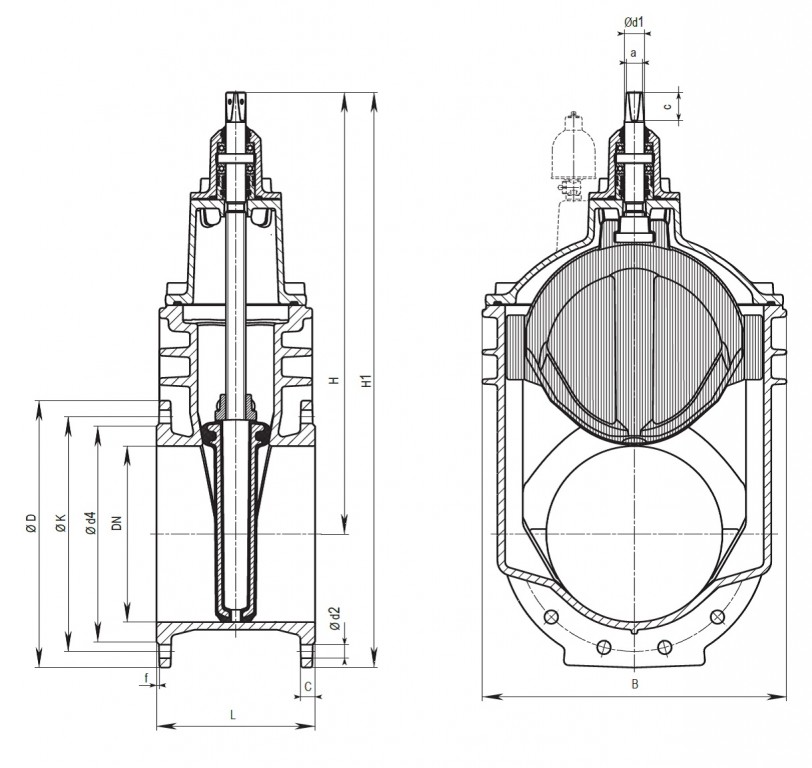

Чертежи

Технические данные

DN	PN	Фланец			Болты			Шпиндель			Задвижка					Вес
DN	PN	ØD	ØK	Ød4	Кол- во	Резьба	Ød2	а	с	Ød1	H	H1	L кор.	L длин.	В	кор.	длин.
50	10 16	165	125	98	4	M 16	19	14.8	30	22	260	342	150	250	143	11.0	12.00
65	10 16	185	145	118	4	M 16	19	17.3	35	25	328	420	170	270	180	17.0	18,0
80	10 16	200	160	133	8	M 16	19	17.3	35	25	336	436	180	280	180	18.5	20,5
100	10 16	220 235	180 190	153	8	M 16 M 20	19 23	19.3	38	28	373	483 480	190	300	213	24.5	27,5
150	10 16	285 300	240 250	209	8	M 20 M 24	23 28	19.3	38	28	462	605	210	350	285	40.5	46,0
200	10 16	340 360	295 310	264	8 12	M 20 M 24	23 28	24.3	48	32	563	733 743	230	400	357	64.0	72,0
250	10 16	400	350 355	319	12	M 20 M 24	23 28	27.3	48	34	670	870	250	450	432	100.0	121.0
300	10 16	455	350 355	319	12	M 20 M 24	23 28	27.3	48	34	838	1098	290	500	518	147.0	170.0
350	10	520	460	427	16	M 20	23	27.3	48	34	838	1098	290	600	604	205.0	-
400	10 16	580	515 525	477	16	M 24 M 27	28 31	32.3	55	44	974	1264	310	700	800	261.0	300.0
500	10 16	715	620 650	582	20	M 24 M 30	28 34	36.3	66	50	1220	1578	350	700	800	488.0	542.0
600	10 16	840	725 770	720	20	M 27 M 33	31 37	36.3	66	50	1377	1797	390	800	944	720.0	789.0

Задвижка чугунная Ду-50 Короткая

Диаметр условный Ду (Dn) мм.: 50
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-50 Длинная

Диаметр условный Ду (Dn) мм.: 50
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-65 Короткая

Диаметр условный Ду(Dn) мм.: 65
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-65 Длинная

Диаметр условный Ду (Dn) мм.: 65
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-80 Короткая

Диаметр условный Ду (Dn) мм.: 80
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-80 Длинная

Диаметр условный Ду (Dn) мм.: 80
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-100 Короткая

Диаметр условный Ду (Dn) мм.: 100
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-100 Длинная

Диаметр условный Ду (Dn) мм.: 100
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-150 Короткая

Диаметр условный Ду (Dn) мм.: 150
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-150 Длинная

Диаметр условный Ду (Dn) мм.: 150
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-200 Короткая

Диаметр условный Ду (Dn) мм.: 200
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-200 Длинная

Диаметр условный Ду (Dn) мм.: 200
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-250 Короткая

Диаметр условный Ду (Dn) мм.: 250
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-250 Длинная

Диаметр условный Ду (Dn) мм.: 250
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-300 Короткая

Диаметр условный Ду (Dn) мм.: 300
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-300 Длинная

Диаметр условный Ду (Dn) мм.: 300
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-350 Короткая

Диаметр условный Ду (Dn) мм.: 350
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-400 Короткая

Диаметр условный Ду (Dn) мм.: 400
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-400 Длинная

Диаметр условный Ду (Dn) мм.: 400
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-500 Короткая

Диаметр условный Ду (Dn) мм.: 500
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-500 Длинная

Диаметр условный Ду (Dn) мм.: 500
Длинная EN 558-1 GR 15

Цена: по запросу

Задвижка чугунная Ду-600 Короткая

Диаметр условный Ду (Dn) мм.: 600
Короткая EN 558-1 GR 14

Цена: по запросу

Задвижка чугунная Ду-600 Длинная

Диаметр условный Ду (Dn) мм.: 600
Длинная EN 558-1 GR 15

Цена: по запросу

* Штурвал к задвижкам заказывается отдельно

Упругозапирающаяся клиновая задвижка Hawle с гладким проходным каналом обладает большим запасом прочности и высокой надёжностью. Задвижки клиновые Hawle эксплуатируются до 50 лет. У изделия минимальный крутящий момент без редуктора, техническое обслуживание не требуется. Задвижка фланцевая Е2 годится для работы с электроприводом. Размеры фланца соответствуют EN 1092-2, ГОСТ 12815-80.

Предлагаем Вам купить клиновые задвижки Hawle необходимой Вам модификации на нашем сайте компании Илион.
