Мембранные разделители сред, штуцерное присоединение

Документы

Сертификат соответствия
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям

Чертежи

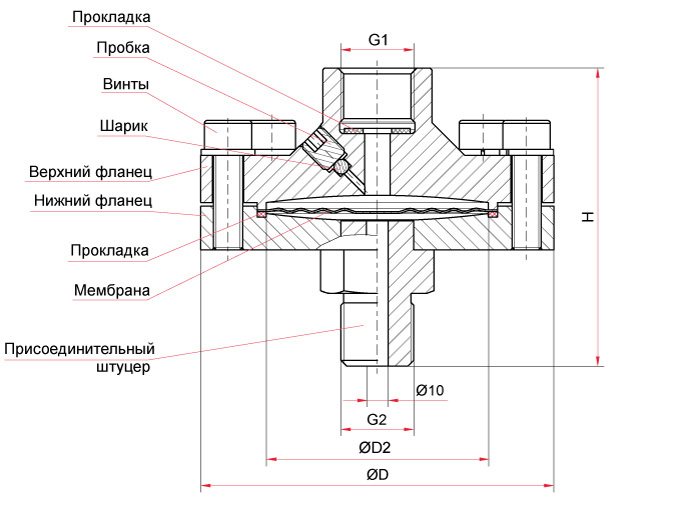

Штуцерное присоединение на низкое давление, тип РМ-Н11

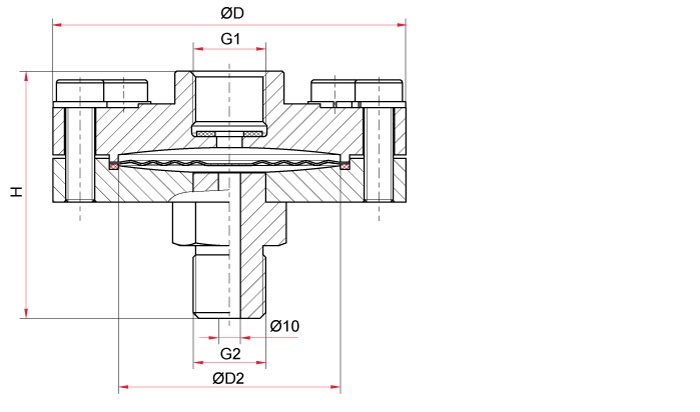

Штуцерное присоединение на среднее давление, тип РМ-С10, РМ-С10м

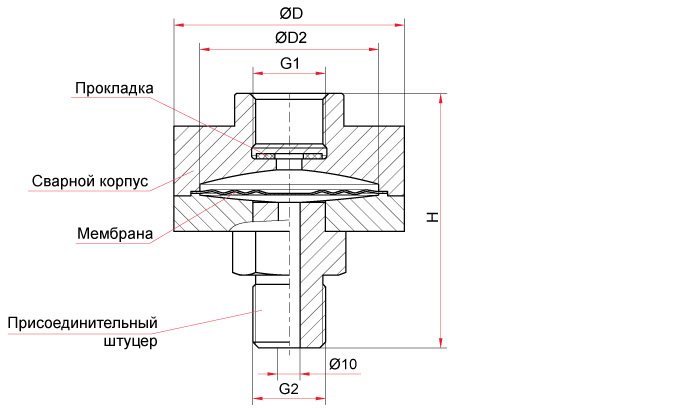

Штуцерное присоединение на высокое давление, тип РМ-В10, РМ-В10м

Основные максимальные размеры (мм), вес (кг), объем (мл)

Модель	D	D2	G1	G2	H	S	Вес	Объем заполняемой жидкости	Объем вытесняемой жидкости
РМ-Н11-М20×1,5	97	65	M20×1,5	M20×1,5	83	27	1,7	16,4	2,5
РМ-Н11-G½	97	65		G½	83		1,7	16,4	2,5
РМ-С10-М20×1,5	97	65		M20×1,5	72		1,5	15,6	2,5
РМ-С10-G½	97	65		G½	72		1,5	15,6	2,5
РМ-С10м-M20×1,5	88	58		M20×1,5	79		1,1	12,4	2,5
РМ-С10м-G½	88	58		G½	79		1,1	12,4	2,5
РМ-В10-М20×1,5	77	42		M20×1,5	87		1,4	11,4	2,5
РМ-В10-G½	77	42		G½	87		1,4	11,4	2,5
РМ-В10м-M20×1,5	58	38		M20×1,5	83		0,8	9,3	2,5
РМ-В10м-G½	58	38		G½	83		0,8	9,3	2,5

Монтаж и эксплуатация

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5м.

Мембранный разделитель сред РМ-Н11

Присоединение: штуцерное

Цена: 5025

Мембранный разделитель сред РМ-С10, РМ-С10м

Присоединение: штуцерное

Цена: 4595

Мембранный разделитель сред РМ-В10, РМ-В10м

Присоединение: штуцерное

Цена: 4220

Мембранные разделители сред штуцерное присоединение применяются в промышленных отраслях, где требуется защита прибора от контакта с агрессивными или несущими взвешенные частицы измеряемыми средам. Для этого используется передача давления к средству измерения через разделительную мембрану и нейтральную жидкость. Штуцерный разделитель сред наиболее распространен благодаря простому резьбовому присоединению к процессу. Корпус изделия и фланцы выполнены из нержавеющей стали 08Х17Н13М2, мембрана имеет фторопластовое покрытие, тантал, монель, хастеллой.

При поставке разделителя в сборе со средством измерения, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих температур РМ в соответствии с выбранным средством измерения.

Диапазон рабочих давлений, МПа

Низкие РМ-Н11	ТМ	0…0,1 / 0,16 / 0,25 / 0,4
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3
	РПД-И	0...0,1 / 0,16 / 0,25 / 0,4
Средние РМ-С10, РМ-С10м	ТМ	0…0,6 / 1 / 1,6 / 2,5
	ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	РПД-И	0…0,6 / 1 / 1,6 / 2,5
Высокие РМ-В10, РМ-В10м	ТМ	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
Высокие РМ-В10, РМ-В10м	РПД-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100

Диаметр проходного отверстия 10 мм

Резьба присоединения*

К средству измерения — внутренняя M20×1,5
К процессу — наружная М20×1,5 или G½
* — под заказ другие резьбы

Заливное отверстие:

Низкие давления (РМ-Н11) — есть
Средние давления (РМ-С10, РМ-С10 м) — нет
Высокие давления (РМ-В10, РМ-В10 м) — нет

Разделительная жидкость ПМС-20 (ГОСТ13032-77)

Объем, вытесняемый под действием максимального давления 2,5 мл

Доп. погрешность, вносимая РМ ±0,5% (компенсируется настройкой средства измерений)

Варианты поставки:

— без средства измерения
— в сборе со средством измерений**
— в сборе со средством измерений** и соединительным рукавом*** (длина 2 / 3 / 4 / 5 м)
** — для ТМ, ТВ, ТМВ Ø63 (серия 10) и Ø100, 150 (все серии)
*** — до 10 МПа

Купить разделитель сред мембранный штуцерное присоединение можно, ознакомившись с ассортиментом, предлагаемым на нашем сайте.
