Присоединительная резьба G
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
Максимальное давление, МПа
2.5
1.6
Диапазон рабочих температур, ºС
от −20 до +130 (для разъёмных соединений с уплотнением EPDM*)
от −20 до +200 (для неразъёмных соединений)
от −20 до +80 (для обоймы-тройника, арт. VG-204301, VG-204302)
Резьба присоединительная
трубная цилиндрическая (ГОСТ 6357)
Наименование детали
Материал изготовления
Гост
корпус фитинга
латунь ЛС 59-2**
ГОСТ 15527
уплотнительное кольцо
EPDM
ГОСТ 10007
* Уплотнительные кольца в разъёмных фитингах выполнены из каучука этилен-пропилен-диенового (EPDM) по ГОСТ 4097.
** Латунные изделия V&G VALOGIN изготавливаются методом горячей штамповки из латуни марки CW617N по европейскому стандарту EN 12165, ближайший аналог — ЛС 59-2 по ГОСТ 15527.
Артикул
Размер
G1
G2

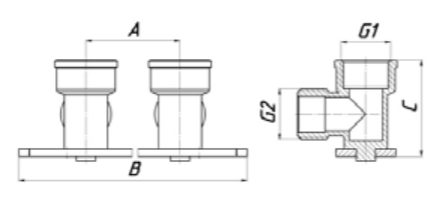

Габаритные размеры, мм
Масса, г
A
B
C
МОНТАЖНАЯ ПЛАНКА с водорозетками ВхН
VG-212202
1/2"
153
209
40,1
251
МОНТАЖНАЯ ПЛАНКА с водорозетками BxН V&G VALOGIN имеет два угловых фитинга с переходом с внешней на внутреннюю резьбу, которые смонтированы на планке с крепёжными отверстиями. С помощью изделия к трубопроводам промышленного и народно- хозяйственного назначения подключаются дополнительные приборов, а также монтируются отводящие трубы. МОНТАЖНАЯ ПЛАНКА латунная с водорозетками ВхН используется для трубопроводов с температурой рабочих сред от -20 до +200°С , она имеет гарантию от производителя 36 месяцев. Упаковка содержит 24 изделия. Купить МОНТАЖНАЯ ПЛАНКА латунная с водорозетками ВхН можно, обратившись в компанию «ТД «Илион».
