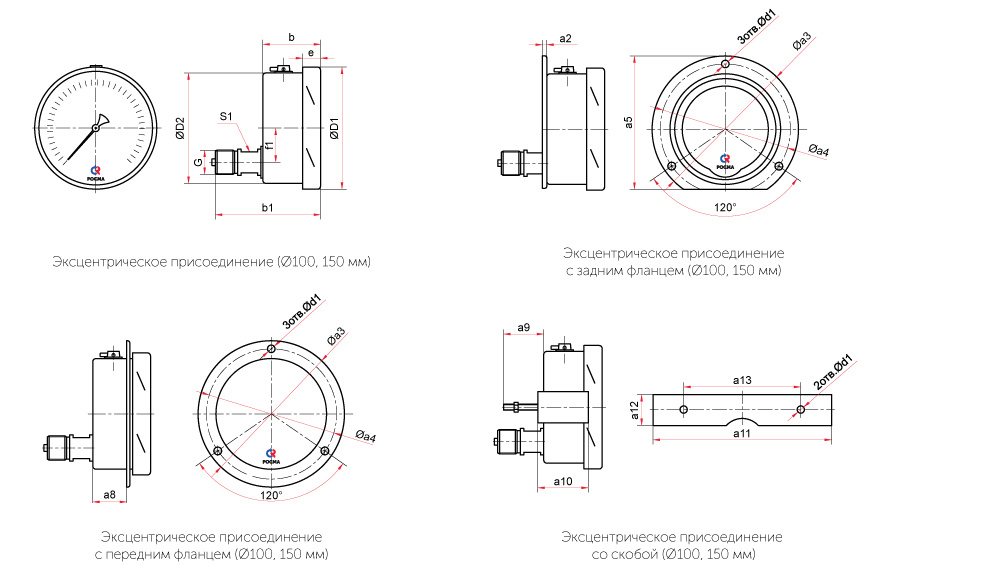

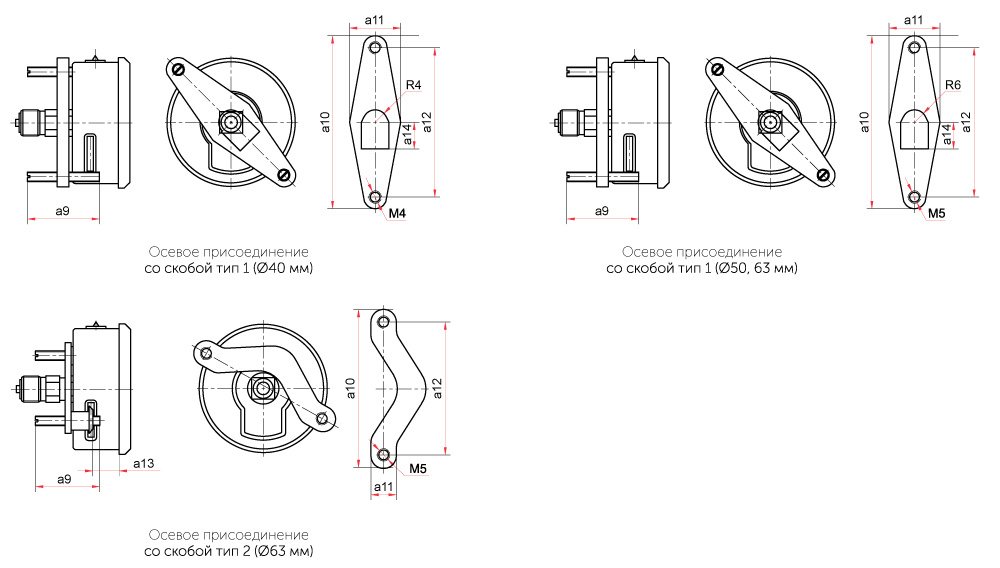

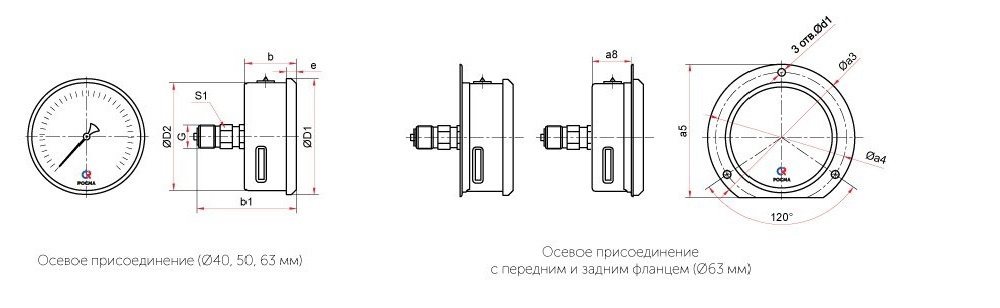

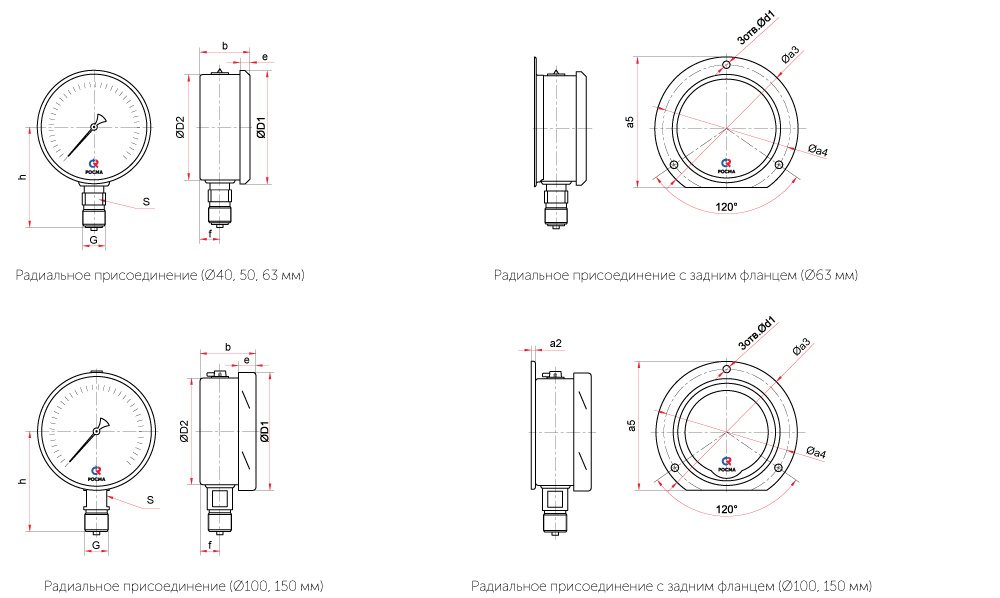

Основные размеры (мм), вес (кг):
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

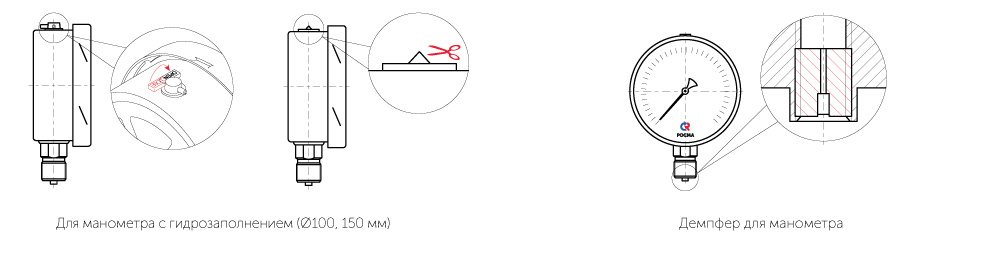

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
40, 50, 63, 100, 150
* — только для радиальных Ø100, 150 мм ** — только для Ø100, 150 мм *** — кроме Ø40, 50 мм
Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Окружающая среда: −60…+60 (без заполнения)−20…+60 (с заполнением глицерином ПК-94) −60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: −30…+200 (без заполнения)−20…+100 (с заполнением глицерином ПК-94) −30…+150 (с заполнением силиконом ПМС-50)
IP65, нержавеющая сталь 08Х17Н13М2Опция: IP67
Нержавеющая сталь 08Х17Н13М2Ø100, 150 — байонетноеØ40, 50, 63 — завальцованное
Нержавеющая сталь 08×17Н13 М²
Алюминий, шкала черная на белом фоне
Органическое
Опционально: минеральное многослойное безопасное — триплекс (Ø 100, 150)
Опция: на стрелке (Ø 100, 150)
Радиальное — Ø все; Осевое — Ø40, 50, 63; Эксцентрическое — Ø100, 150
**** — под заказ другие резьбы.
2 года
Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
ТУ 4212-001-4719015564-2008ГОСТ 2405–88
