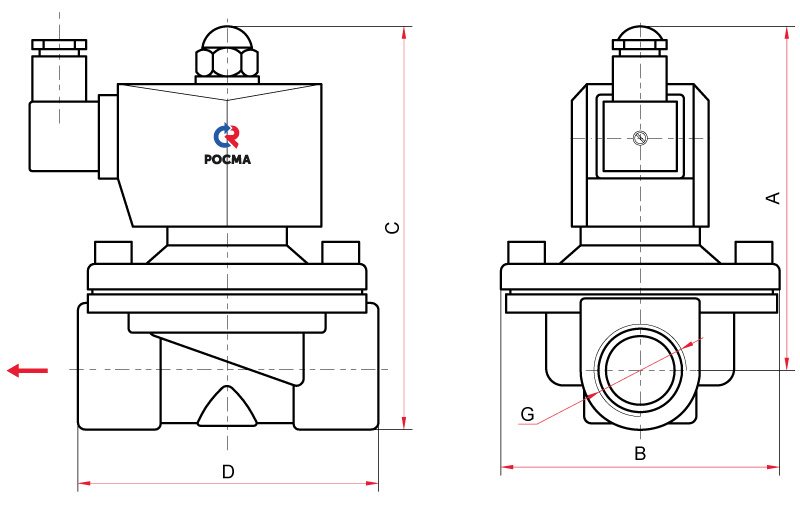

Габаритные и присоединительные размеры (мм), вес (кг)

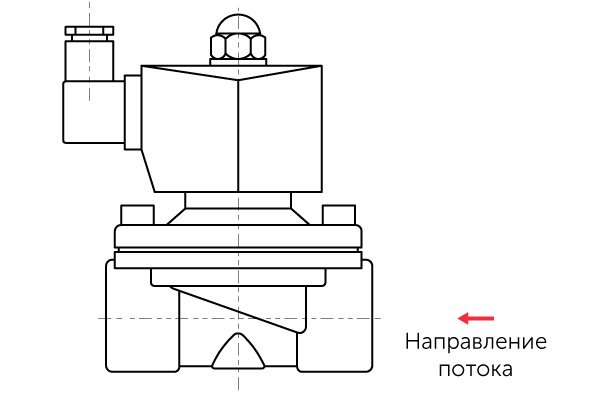

Как правило, выбор способа подключения СК зависит от технологической линии, арматуры, установленной на объекте, и необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:

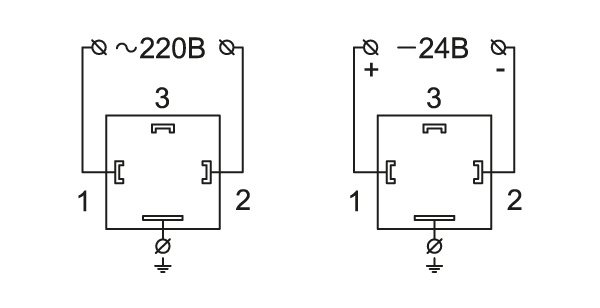

Схема подключения катушки:
Клапаны электромагнитные (соленоидные), прямого действия тип СК производятся в нормально закрытом и нормально открытом исполнении.
Клапаны двухпозиционные двухходовые электромагнитные используются для автоматической подачи воды, масла, сжатого воздуха, нейтральных газов, нефтепродуктов и прочих сред. Подача и отключение питания обеспечивают открытие и закрытие проходного сечения клапана, что позволяет управлять ими дистанционно.
В зависимости от степени агрессивности среды, в которой будут использоваться клапаны, их производят в медном корпусе либо в корпусе из нержавеющей стали. Выполняются в соответствии с ТУ 3712-001-4719015564-2015.
Клапан рассчитан не менее чем на 500 000 циклов.
Потребляемая мощность, Вт
15, 20, 25 (НЗ, НО)
14
18
32, 40, 50 (НЗ)
20
38
32, 40, 50 (НО)
36
