Фильтр магнитный сетчатый Т-образный R146M ВР Giacomini, R146D ВР Giacomini

Документы

Сертификат соответствия

Техническое описание

Гигиенический сертификат

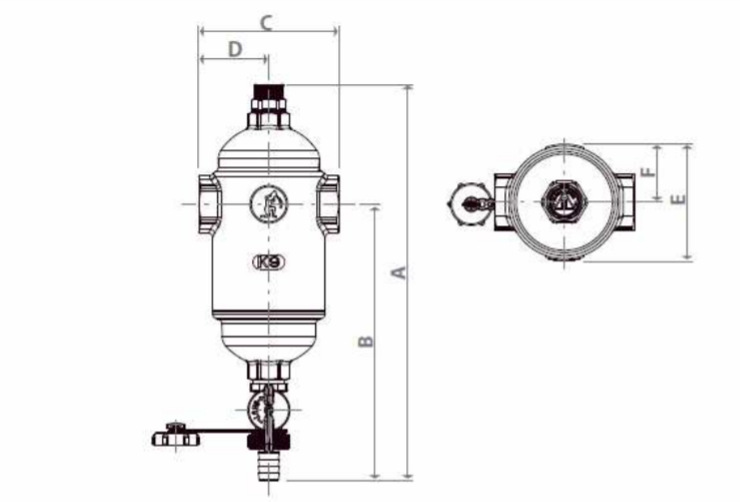

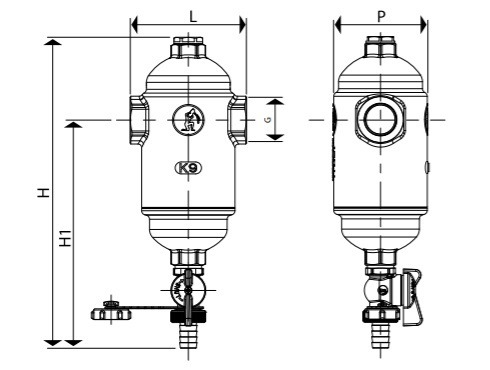

Чертежи

Технические характеристики

Наименование параметра	Значение
Инженерная система	Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Тип	сетчатый / механический
Тип установки	T-образный
Тип присоединения	внутренняя резьба
Рабочая среда	вода, раствор гликоля
Температура рабочей среды	до +110 oC
Материал корпуса	латунь
Материал сетки	нержавеющая сталь
Исполнение	со сливным краном/ C шаровым краном, заглушкой для дренажа и клапаном выпуска воздуха

Габаритные размеры

DN	Размер резьбы	Длина, мм			Высота,мм			Т.макс, oC	PN, бар	Масса, кг
DN	Размер резьбы	R146M	R146	R146D	R146M	R146	R146D	Т.макс, oC	PN, бар	R146M	R146	R146D
20	3/4"	274	126,5	221	191	-	-	110	РУ10	1.86	1.24/ 1.759	0.6
25	1"	274	139	236	191	-	-	110	РУ10	1.871	1.69	1.71
32	1 1/4"	277	126,5	241	186	-	-	110	РУ10	2.31	-	0.8
40	1 1/2"	277	-	245	186	-	-	110	РУ10	2.256	-	2.18
50	2"	277	-	-	186	-	-	110	РУ10	2.368	-	-

Фильтр магнитный сетчатый T-образный Ду20 ВР R146M со слив краном Giacomini

ДУ, мм.: 15
Вес, кг.: 1.86

Цена: 10 787,20 руб.

Фильтр магнитный сетчатый T-образный Ду25 ВР R146M со слив краном Giacomini

ДУ, мм.: 25
Вес, кг.: 1.871

Цена: 10 594,70 руб.

Фильтр магнитный сетчатый T-образный Ду 32 ВР R146M со слив краном Giacomini

ДУ, мм.: 32
Вес, кг.: 2.31

Цена: 12 237,40 руб.

Фильтр магнитный сетчатый T-образный Ду40 ВР R146M со слив краном Giacomini

ДУ, мм.: 40
Вес, кг.: 2.256

Цена: 11 941,40 руб.

Фильтр магнитный сетчатый T-образный Ду50 ВР R146M со слив краном Giacomini

ДУ, мм.: 50
Вес, кг.: 2.368

Цена: 12 438,50 руб.

Дешламатор механический T-образный латунь Ду20 ВР R146D Giacomini

ДУ, мм.: 20
Вес, кг.: 0.6

Цена: 8 519,80 руб.

Дешламатор механический T-образный латунь Ду25 ВР R146D Giacomini

ДУ, мм.: 25
Вес, кг.: 1.71

Цена: 4 933,30 руб.

Дешламатор механический T-образный латунь Ду32 ВР R146D Giacomini

ДУ, мм.: 32
Вес, кг.: 0.8

Цена: 10 884,60 руб.

Дешламатор механический T-образный латунь Ду40 ВР R146D Giacomini

ДУ, мм.: 40
Вес, кг.: 2.18

Цена: 6 524,20 руб.

Фильтр магнитный сетчатый Ду20 ВР R146 с краном, заглушкой и клапаном Giacomini

ДУ, мм.: 20
Вес, кг.: 1.24

Цена: 8 339,40 руб.

Фильтр магнитный сетчатый Ду20 ВР R146 с краном, заглушкой и клапаном Giacomini

ДУ, мм.: 20
Вес, кг.: 1.759

Цена: 10 314,40 руб.

Фильтр магнитный сетчатый Ду25 ВР R146 с краном, заглушкой и клапаном Giacomini

ДУ, мм.: 25
Вес, кг.: 1.69

Цена: 12 575,60 руб.

Фильтры сетчатые Т-образные с магнитной вставкой R146M Giacomini и R146D Giacomini используются в системах водоснабжения и отопления для отсеивания механических частиц, а также частиц ржавчины и окалины из рабочей среды трубопроводов. Изделие имеет сливной кран, через который удаляется шлам. Таким образом осуществляется защита ценного оборудования от поломок, а трубопроводов – от засорения. Данный тип арматуры имеет внутреннюю резьбу для присоединения, производится в 5 размерах Ду от 20 до 50. Температура рабочей среды 0 ÷ 110 °C, В качестве рабочей среды может быть использована вода или раствор с содержанием гликоля не более 50%, максимальное рабочее давление 10 бар. Цена фильтры сетчатые Т-образные с магнитной вставкой R146M ВР Giacomini и R146D Giacomini указана на сайте www.ilion-spb.ru.
