Термометры коррозионностойкие (осевое присоединение)

Документы

Свидетельство об утверждении типа средств измерений
Аттестат аккредитации в области обеспечения единства измерений
Сертификат соответствия
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям
Методика поверки
Сертификат Беларусь
Сертификат Казахстан
Разрешение на применение технических устройств, Казахстан
Сертификат Киргизия



Чертежи

Осевое присоединение

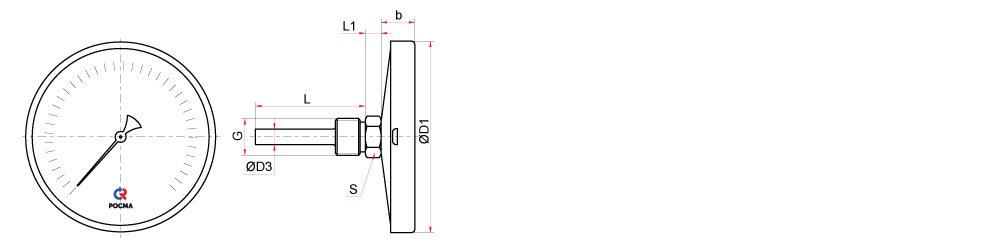

Основные размеры (мм), вес (кг):

ТипØD1D3bLL1SGВес
БТ-51.220 100 111 10 25 46 / 64 / 100 / 150 / 200 / 250 / 300* 10 22 G½ или М20×1,5 0,29
БТ-71.220 150 161 28 64 / 100 / 150 / 200 / 250 / 300* 0,58

Монтаж и эксплуатация

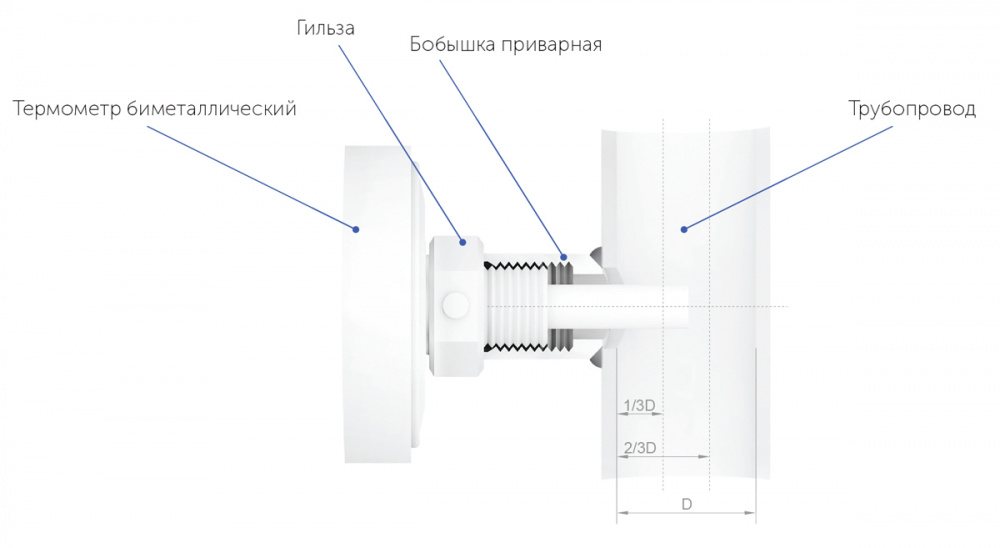

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

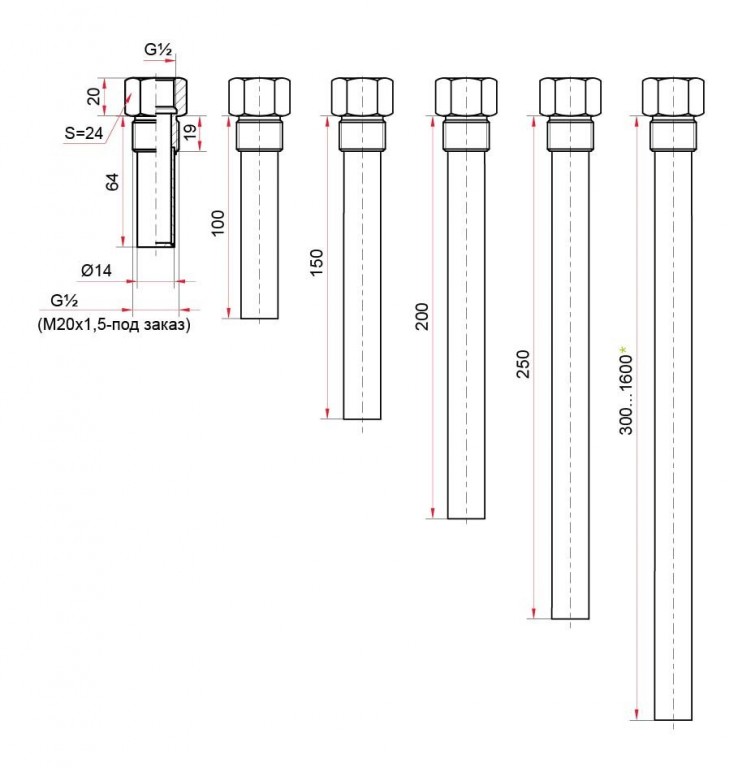

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой в бобышку вкручивается гильза, а в гильзу устанавливается термометр.

При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=46
Цена: 985
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=64
Цена: 1060
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=100
Цена: 1140
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=150
Цена: 1235
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=200
Цена: 1335
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=250
Цена: 1385
Диаметр корпуса: 100
Класс точности: 1,0*; 1,5
L=300
Цена: 1420
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=64
Цена: 2615
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=100
Цена: 2695
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=150
Цена: 2890
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=200
Цена: 2985
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=250
Цена: 3080
Диаметр корпуса: 150
Класс точности: 1,0*; 1,5
L=300
Цена: 3175

Коррозионностойкий термометр БТ, серия 220 с осевым присоединением и резьбой на штоке используется для измерения температуры агрессивных жидкостей и газов. Прибор содержит биметаллическую пружину из металлических пластинок, имеющих различные температурные коэффициенты линейного расширения. При погружении в измеряемую среду  они изгибаются и вращают стрелку термометра. Благодаря тому, что корпус и шток коррозионностойкого термометра БТ, серия 220 изготовлены из нержавеющей стали 08Х18Н10, его можно использовать в нефтехимической и химической промышленности, а также в машиностороении. Погружная часть может быть от 64 до 300 мм и более- под заказ.



Диапазон показаний температур, °C

−30…+50

0…+100

0…+120

0…+160

0…+200

0…+250

0…+350

0…+450

  • ●  Диаметр корпуса 100, 150 мм
  • ●  Класс точности 1,5
  • ●  Диапазон рабочих температур окружающей среды: −60…+60 °C
  • ●  Резьба присоединения (на штоке) G½ или М20х1,5
  • ●  Межповерочный интервал 3 года
  • ●  Климатическое исполнение: группа Д2 по ГОСТ Р 52931;
  • ●  климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
