Термометры общетехнические (осевое присоединение)

Документы

Свидетельство об утверждении типа средств измерений
Аттестат аккредитации в области обеспечения единства измерений
Сертификат соответствия
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям
Методика поверки
Сертификат Беларусь
Сертификат Казахстан
Разрешение на применение технических устройств, Казахстан
Сертификат Киргизия



Чертежи

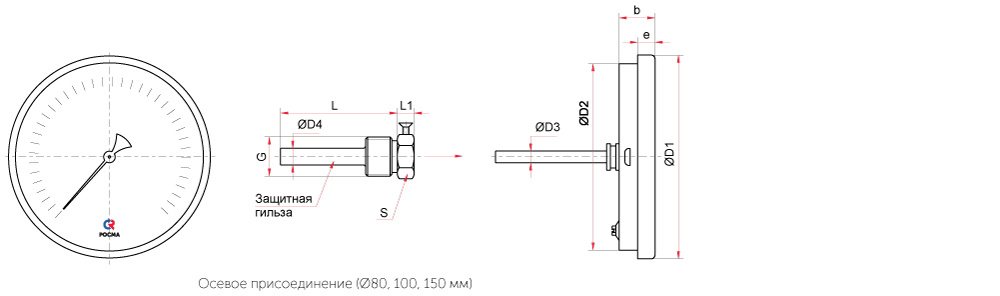

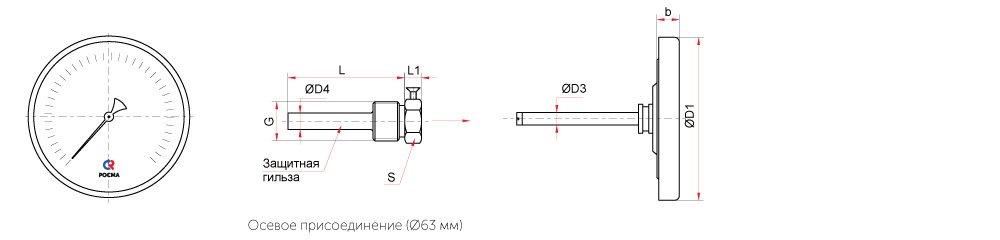

Основные размеры (мм), вес (кг):

ТипØD1D2D3D4beLL1SGВес
БТ-31.211 63 64 6 9 11 46 / 64 / 100 / 150 / 200 9 19 G½ или
M20×1,5
0,13
БТ-41.211 80 81 75 19 10 46 / 64 / 100 / 150 / 200 / 250 0,17
БТ-51.211 100 107 99 46 / 64 / 100 / 150 / 200 / 250 / 300 0,23
БТ-71.211 150 161 148 22 18 64 / 100 / 150 / 200 / 250 / 300 0,47
Монтаж и эксплуатация

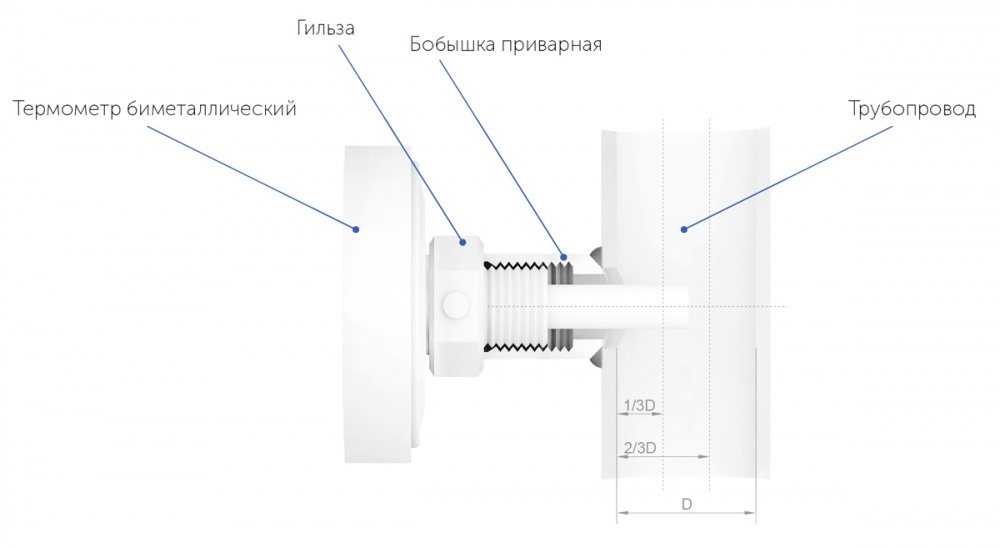

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы.

При монтаже вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Диаметр корпуса: 63
Класс точности: 2,5
L=46
Цена: 430
Диаметр корпуса: 63
Класс точности: 2,5
L=64
Цена: 480
Диаметр корпуса: 63
Класс точности: 2,5
L=100
Цена: 540
Диаметр корпуса: 63
Класс точности: 2,5
L=150
Цена: 625
Диаметр корпуса: 63
Класс точности: 2,5
L=200
Цена: 770
Диаметр корпуса: 80
Класс точности: 1,5
L=46
Цена: 560
Диаметр корпуса: 80
Класс точности: 1,5
L=64
Цена: 600
Диаметр корпуса: 80
Класс точности: 1,5
L=100
Цена: 655
Диаметр корпуса: 80
Класс точности: 1,5
L=150
Цена: 800
Диаметр корпуса: 80
Класс точности: 1,5
L=200
Цена: 875
Диаметр корпуса: 80
Класс точности: 1,5
L=250
Цена: 975
Диаметр корпуса: 100
Класс точности: 1,5
L=46
Цена: 700
Диаметр корпуса: 100
Класс точности: 1,5
L=100
Цена: 790
Диаметр корпуса: 100
Класс точности: 1,5
L=150
Цена: 880
Диаметр корпуса: 100
Класс точности: 1,5
L=200
Цена: 1005
Диаметр корпуса: 100
Класс точности: 1,5
L=250
Цена: 1110
Диаметр корпуса: 100
Класс точности: 1,5
L=300
Цена: 1220
Диаметр корпуса: 150
Класс точности: 1,5
L=64
Цена: 970
Диаметр корпуса: 150
Класс точности: 1,5
L=100
Цена: 1065
Диаметр корпуса: 150
Класс точности: 1,5
L=150
Цена: 1250
Диаметр корпуса: 150
Класс точности: 1,5
L=200
Цена: 1350
Диаметр корпуса: 150
Класс точности: 1,5
L=250
Цена: 1500
Диаметр корпуса: 150
Класс точности: 1,5
L=300
Цена: 1575

Термометр осевой биметаллический БТ использует зависимость деформации чувствительной биметаллической пружины от температуры измеряемой прибором  среды. Пружина при измерении изгибается, так как пластины, составляющие её, имеют различные температурные коэффициенты линейного расширения.  При этом стрелка термометра вращается.

Термометр осевой биметаллический БТ предназначен для измерения температуры жидкостей и газов в системах вентиляции и кондиционирования, а также в отопительных и санитарных установках. Корпус термометра изготовлен  из коррозионностойкой стали, шток — из нержавеющей стали.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.



Класс точности

Ø80, 100, 150

1,0** / 1,5

Ø63

2,5

** — опция



Диапазон показаний температур, °C

−40…+60

0…+60

0…+100

0…+120

0…+160

0…+200

0…+250

0…+350

0…+450



  • ●  Диаметр корпуса 63, 80, 100, 150 мм
  • ●  Диапазон рабочих температур окружающей среды: −10…+60 °C
  • ●  Резьба присоединения (на гильзе) G½ или M20×1,5
  • ●  Межповерочный интервал 3 года
  • ●  Климатическое исполнение: группа C2 по ГОСТ Р 52931;
  • ●  климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150
