Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (радиальное присоединение)

Документы

Свидетельство об утверждении типа средств измерений
Аттестат аккредитации в области обеспечения единства измерений
Сертификат соответствия
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям
Методика поверки
Сертификат Беларусь
Сертификат Казахстан
Разрешение на применение технических устройств, Казахстан
Сертификат Киргизия



Чертежи

Радиальное присоединение

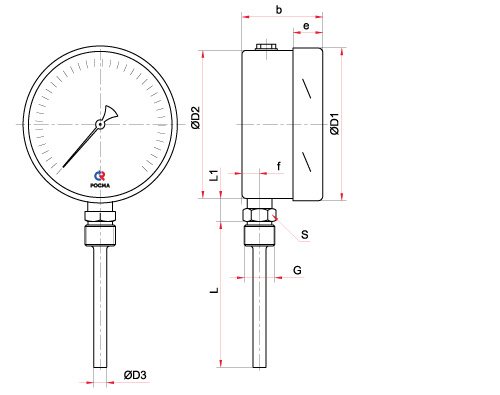

Основные размеры (мм), вес (кг):

ТипØD1D2D3befLL1SGВесВес с заполнениемОбъем
наполняющей
жидкости, мл
БТ-52.220 Силикон 100 101 99 10 49 17 12 64, 100, 150, 200, 250, 300* 23 22 G½ или М20х1,5 0,42 0,71 230

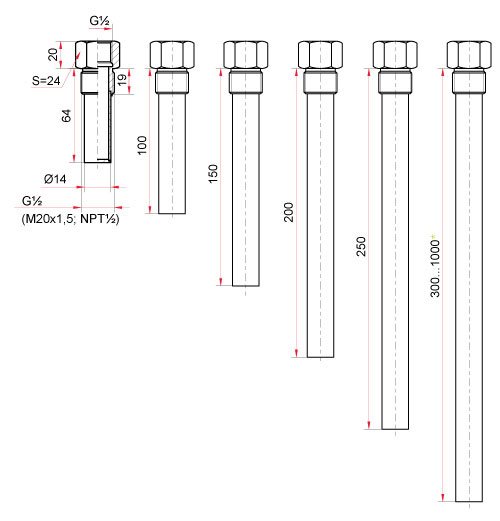

* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм)

Монтаж и эксплуатация

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой в бобышку вкручивается гильза, а в гильзу устанавливается термометр.



При монтаже вращать прибор разрешаетсятолько за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками; погрешность показаний превышает допустимое значение.



Диаметр корпуса: 100
Класс точности: 1,5
L=64
Цена: 2210
Диаметр корпуса: 100
Класс точности: 1,5
L=100
Цена: 2360
Диаметр корпуса: 100
Класс точности: 1,5
L=150
Цена: 2510
Диаметр корпуса: 100
Класс точности: 1,5
L=200
Цена: 2635
Диаметр корпуса: 100
Класс точности: 1,5
L=250
Цена: 2725
Диаметр корпуса: 100
Класс точности: 1,5
L=64
Цена: 2820

Коррозионностойкий термометр БТ, серия 220 с радиальным присоединением и резьбой на штоке изготавливается  для измерения температуры агрессивных жидкостей и газов.  Принципом действия данного термометра является зависимость деформации биметаллической пружины- чувствительного элемента термометра – от температуры окружающей среды.  По желанию заказчика термометр может быть заполнен силиконом или быть «сухим», то есть готовым к гидрозаполнению.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали 08Х18Н10. Длина погружной части от 64 до 1000 мм

Термометр коррозионностойкий БТ с радиальным присоединением применяется в химической, нефтехимической промышленности, а также в машиностроении.



Диапазон показаний температур, °C

−30…+70

0…+60

0…+100

0…+120

0…+160

0…+200

0…+250

0…+300

0…+350

0…+450

0…+500


  • ●  Диаметр корпуса 100 мм
  • ●  Класс точности 1,5
  • ●  Диапазон рабочих температур  окружающей среды: −60…+60 °C
  • ●  Резьба присоединения (на штоке) G½ или М20х1,5
  • ●  Межповерочный интервал 3 года
  • ●  Климатическое исполнение: группа Д2 по ГОСТ Р 52931;
  • ●  Климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150.
