Мембранные разделители сред, штуцерное присоединение с клэмповым хомутом

Чертежи

Штуцерное присоединение с клэмповым хомутом

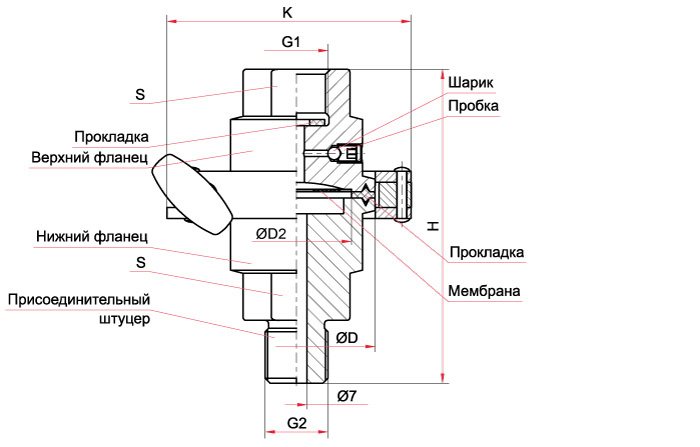

Основные размеры (мм), вес (кг), объем (мл)

МодельDD2HKG1G2SОбъем заполняемой жидкостиОбъем вытесняемой жидкостиВес
РМ-K11-1 50,5 35 100 82 M20×1,5
или G½
M20×1,5
или G½
30 7,3 3,2 0,8
РМ-K11-32 50,5 35 82 7,5 3,3 0,9
РМ-K11-2 64 42 96 7,9 4,0 1,0
РМ-K11-52 77,5 42 109 8,5 4,1 1,1



Присоединение: штуцерное
Размер мембраны, дюйм: 1
Цена: 4505
Присоединение: штуцерное
Размер мембраны, дюйм: 3⁄2
Цена: 4770
Присоединение: штуцерное
Размер мембраны, дюйм: 2
Цена: 5280
Присоединение: штуцерное
Размер мембраны, дюйм: 5⁄2
Цена: 6560



Мембранные разделители с клэмповым хомутом tri clamp применяются при измерениях в агрессивных, высокотемпературных, вязких, дисперсионных средах с целью защиты средств измерения от разрушительного воздействия. Давление измеряемой среды передаётся к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Разделители с присоединением tri clamp используются в химической, фармацевтической, пищевой промышленности, так как они выдерживают обработку паром, необходимую для тщательной очистки. Конструкция мембранных разделителей сред с клэмповым хомутом позволяет легко демонтировать его или устанавливать. РМ изготовлен из нержавеющей стали 08Х17Н13М2, что допускает его использование в пищевой промышленности. Возможно изготовление из других материалов, под заказ.

При поставке разделителя в сборе со средством измерения, заполнение разделительной жидкостью осуществляется вакуумной установкой.



Диапазон рабочих давлений, МПа

Объединение с ТМ

РМ

0,16

0,25

0,4

0,6

1

1,6

2,5

4

K-11-1

-

-

+

+

+

+

+

+

K-11-3/2

-

-

+

+

+

+

+

+

K-11-2

-

+

+

+

+

+

+

+

K-11-5/2

+

+

+

+

+

+

+

+

Объединение с РПД-И

РМ

0,1

0,16

0,25

0,4

0,6

1

1,6

2,5

4

K-11-1

-

-

-

+

+

+

+

+

+

K-11-3/2

+

+

+

+

+

+

+

+

+

K-11-2

+

+

+

+

+

+

+

+

+

K-11-5/2

+

+

+

+

+

+

+

+

+





Объединение:
«+» — возможно,
«–» — невозможно



Диапазон рабочих температур в соответствии с выбранным средством измерения



Номинальный диаметр DN, дюйм 1 / 3⁄2 / 2 / 5⁄2



Резьба присоединения*

К средству измерения — внутренняя M20×1,5 или G1⁄2
К процессу — наружная М20×1,5 или G1⁄2
Опция: под заказ возможно изготовление ответной части под приварку
* — под заказ другие резьбы



Заливное отверстие есть.



Разделительная жидкость

1. Масло для пищевой промышленности HF32 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1).
2. ПМС–20 (ГОСТ13032–77)



Доп. Погрешность, вносимая РМ,  ±0,5% (компенсируется настройкой средства измерений)



Варианты поставки

— без средства измерения
 — в сборе со средством измерений**
** — для ТМ Ø63 (серия 10) и Ø100, 150 (все серии)



Посмотреть различные модификации и купить мембранные разделители с клэмповым хомутом tri clamp можно на сайте компании Илион.
