Мембранные разделители сред, фланцевое присоединение с молочной гайкой

Документы

Сертификат соответствия
Заключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиям



Чертежи

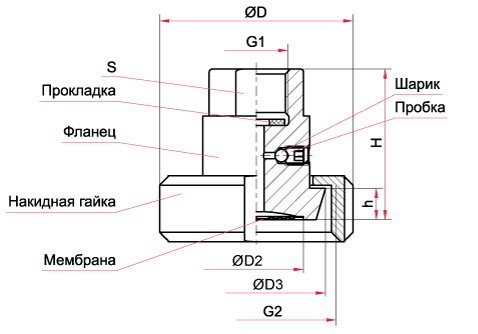

Фланцевое присоединение с накидной (молочной) гайкой

Основные размеры (мм), вес (кг), объем (мл)

МодельДля труб*DD2D3HG1G2 (DIN405)SОбъем
заполняемой
жидкости
Объем
вытесняемой
жидкости
hВес
РМ-M31-DN25 29×1,5 62 30 44 44 M20×1,5 или G½ Rd 52×1,6" 30 6,5 3,0 10 0,45
РМ-M31-DN32 35×1,5 70 35 50 Rd 58×1,6" 6,7 3,2 10 0,55
РМ-M31-DN40 41×1,5 78 35 56 Rd 65×1,6" 7,0 3,5 10 0,65
РМ-M31-DN50 53×1,5 92 42 68,5 45 Rd 78×1,6" 7,4 3,9 11 0,7

* — Ø наружный × толщина стенки



Присоединение: фланцевое
Размер мембраны, мм: 25
Цена: 4725
Присоединение: фланцевое
Размер мембраны, мм: 32
Цена: 4910
Присоединение: фланцевое
Размер мембраны, мм: 40
Цена: 5145
Присоединение: фланцевое
Размер мембраны, мм: 50
Цена: 5930



Фланцевые мембранные разделители сред используются для защиты средства измерения от контакта с агрессивными, горячими, вязкими и липкими средами. Принцип действия РМ основан на передаче давления среды к прибору через разделительную мембрану и нейтральную жидкость.

Фланцевые мембранные разделители сред с молочной гайкой используют в пищевой и фармацевтической промышленности.

При поставке разделителя в сборе со средством измерения, заполнение разделительной жидкостью осуществляется вакуумной установкой.



Диапазон рабочих давлений, МПа

Объединение с ТМ

РМ

0,16

0,25

0,4

0,6

1

1,6

2,5

4

М31-DN25

-

-

-

-

+

+

+

+

М31-DN32

-

-

-

+

+

+

+

+

М31-DN40

-

-

+

+

+

+

+

+

М31-DN50

+

+

+

+

+

+

+

+



Объединение с РПД-И

РМ

0,1

0,16

0,25

0,4

0,6

1

1,6

2,5

4

М31-DN25

-

-

-

-

+

+

+

+

+

М31-DN32

+

+

+

+

+

+

+

+

+

М31-DN40

+

+

+

+

+

+

+

+

+

М31-DN50

+

+

+

+

+

+

+

+

+



Объединение:
«+» — возможно,
«–» — невозможно



Диапазон рабочих температур в соответствии с выбранным средством измерения



Верхний фланец и накидная гайка



Нержавеющая сталь 08Х17Н13М2
Опция: возможны другие металлы



Мембрана



Нержавеющая сталь 08Х17Н13М2
Опция: тантал, монель, хастеллой



Номинальный диаметр DN, мм по DIN 11851  25 / 32 / 40 / 50



Резьба присоединения*

К средству измерения — внутренняя M20×1,5 или G½
Опция: под заказ возможно изготовление ответной части под приварку
* — под заказ другие резьбы



Заливное отверстие есть



Разделительная жидкость

1. Масло для пищевой промышленности HF32 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1).
2. ПМС-20 (ГОСТ13032-77)



Доп. погрешность вносимая РМ ±0,5% (компенсируется настройкой средства измерений)



Варианты поставки

— без средства измерений
— в сборе со средством измерений**
** — для ТМ Ø63 (серия 10) и Ø100, 150 (все серии)



Обратитесь к специалистам компании Илион, и мы поможем Вам купить фланцевые мембранные разделители сред с молочной гайкой необходимого Вам типоразмера.
