Клапаны электромагнитные (соленоидные), непрямого действия

Документы

Декларация о соответствии Таможенного союза
Декларация о соответствии Таможенного союза (катушка электромагнитная)
Сертификат соответствия требованиям промышленной безопасности
Заключение экспертизы промышленной безопасности

Чертежи

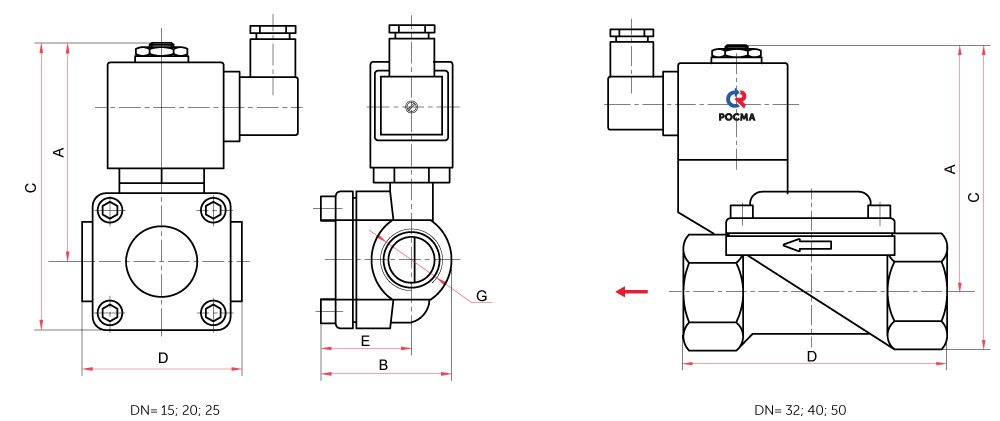

Габаритные и присоединительные размеры (мм), вес (кг)

DN	Тип	A	B	C	D	E	G	Вес
15	НЗ / НО	78 / 92	43	97 / 113	53	32	G½	0,56 / 0,58
20	НЗ / НО	87 / 104	60	117 / 133	84	44	G¾	0,97 / 1,01
25	НЗ / НО	85 / 102	61	115 / 132	88	44	G1	1,14 / 1,17
32	НЗ / НО	105 / 129	88	138 / 160	130	47	G1¼	2,2 / 2,3
40	НЗ / НО	127 / 149	99	161 / 183	141	47	G1½	2,8 / 2,9
50	НЗ / НО	134 / 156	105	174 / 196	152	55	G2	3,6 / 3,7

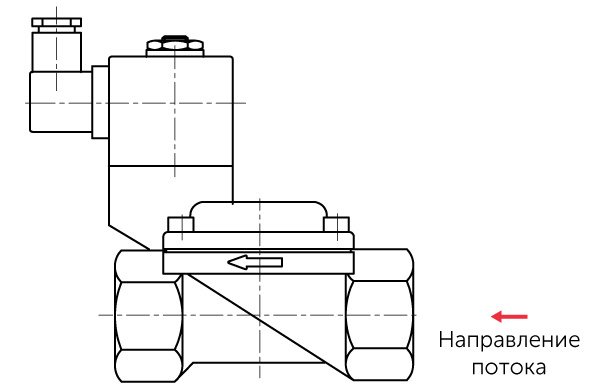

Монтаж и эксплуатация

Как правило, выбор способа подключения СК зависит от технологической линии, арматуры, установленной на объекте, и необходимости последующего эксплуатационного обслуживания. Наиболее часто встречаются следующие виды подключения:

Сгон и муфта;
Переходник-американка;
Угловой переходник;
Гибкое подключение.

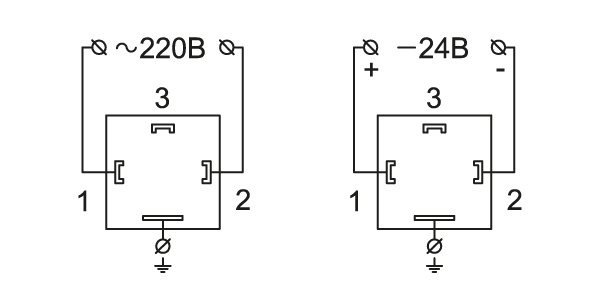

Схема подключения катушки:

Клапаны электромагнитные непрямого действия используют в различных технологических системах для регулирования направления движения потоков жидкости или газа. На индукционную катушку соленоидного клапана подаётся электрический ток, с помощью которого обеспечивается открытие и закрытие. Непрямые соленоидные клапаны используются для управления потоками рабочих сред, в том числе в системах водоснабжения, и предпочтительны при больших расходах рабочей среды.

Для нормальной работы такого вида устройства необходима разность давления на его входе и выходе, которая указывается в паспорте. Обычно она составляет 0,1-0,9 атм

Клапан рассчитан на 500 000 циклов использования.

Производится в нормально закрытом и нормально открытом исполнении, в медном корпусе соответствии с ТУ 3712-001-4719015564-2015

● Номинальный диаметр от 15 до 50 мм
● Номинальное напряжение ~220 В, -24 В
● Температура рабочей среды -5…+90 (NBR) °С -5…+120 °С (Витон)
● Температура окружающей среды от -10 до +80 °С
● Время срабатывания клапана, мс
● Открытие: 100–300
● Закрытие: 100–300
● Резьба присоединения
● G½ / G¾ / G1 / G1¼ / G1½ / G2
● Мембрана: Бутадиен-нитрильный каучук (NBR)
● Опция: фторкаучук (Витон)
● Климатическое исполнение: Группа В3 по ГОСТ Р 52931;
● Климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
