Диапазон измерений давлений, кПа - 0…10/16/25/40/60/100/160/250/400/600 Диапазон измерений давлений, мПа - 0…1/1,6/2,5
Свидетельство об утверждении типа средств измеренийАттестат аккредитации в области обеспечения единства измеренийДекларация о соответствии Таможенного союзаСертификат соответствия требованиям промышленной безопасностиЗаключение экспертизы промышленной безопасностиЗаключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиямСертификат БеларусьСертификат Казахстан

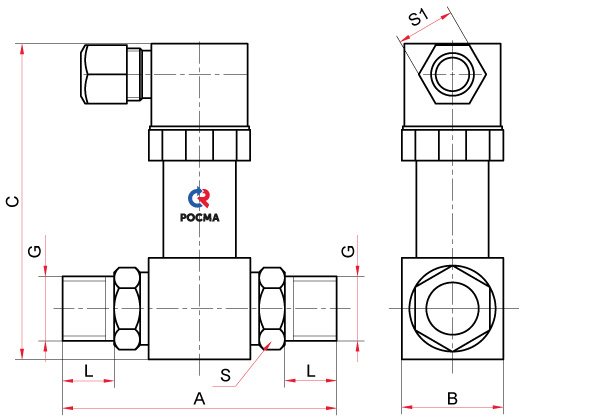

Основные размеры (мм), вес (кг)
Монтаж (демонтаж) приборов необходимо производить при отсутствии давления в трубопроводе.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Внутренний диаметр трубопровода для подвода давления не должен быть менее 3 мм.
Датчики дифференциального давления устанавливаются по месту (на панелях, трубах магистрали и т.д.), либо дистанционно, с использованием стоек, кронштейнов, хомутов и других монтажных элементов. В зависимости от задач измерений и контролируемой среды, может выполняться обвязка датчика с соединительными (импульсными) трубками, разделителями, уравнительными и конденсационными сосудами, вентилями и вентильными блоками. Конкретный состав монтажных частей определяется потребителем.
Соединительные линии должны иметь односторонний уклон (не менее 1:10) от места отбора давления вверх к датчику, если измеряемая среда – газ, или вниз к датчику, если измеряемая среда - жидкость. Отборные устройства для установки датчиков желательно монтировать на прямолинейных участках, на максимально возможном удалении от насосов, запорных устройств, колен, компенсаторов и других гидравлических устройств.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Датчики РПД-Д дифференциального давления предназначены для измерения и непрерывного преобразования дифференциального давления в унифицированный выходной сигнал постоянного тока.
Датчики имеют широкий спектр применения в промышленных установках для регулировки и контроля технологических процессов. Данный тип датчиков разности давлений особенно часто применяют в системах водоподготовки и водоочистки, а также газоснабжения и вентиляции.
Корпус и штуцер изготовлены по ГОСТ 22520-85, степень защиты IP65, материал - нержавеющая сталь 08Х17Н13М2. Межповерочный интервал 5 лет.
