Диапазон измерений давлений, МПа - 0…0,4/0,6/1/1,6/2,5/4
Свидетельство об утверждении типа средств измеренийАттестат аккредитации в области обеспечения единства измеренийДекларация о соответствии Таможенного союзаСертификат соответствия требованиям промышленной безопасностиЗаключение экспертизы промышленной безопасностиЗаключение о соответствии санитарно-эпидемиологическим и гигиеническим требованиямСертификат БеларусьСертификат Казахстан

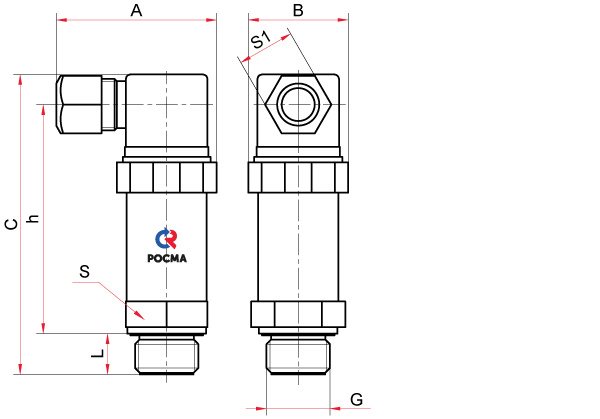

Основные размеры (мм), вес (кг)
Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе.

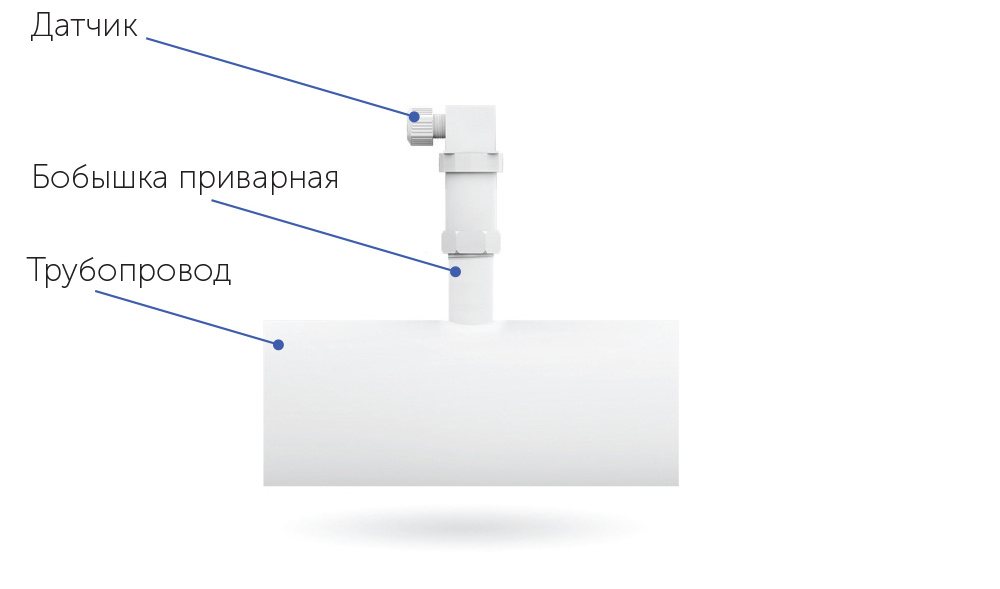

Для установки датчиков с фронтальной мембраной рекомендуется использовать бобышки №14, которые позволяют осуществить монтаж заподлицо.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается.
Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; погрешность измерений превышает допустимое значение. При монтаже прибора следует руководствоваться требованиями настоящей инструкции по эксплуатации, Правил эксплуатации электроустановок потребителей, Правил устройства электроустановок, а также другими документами, действующими на предприятии, регламентирующими монтаж средств измерения давления.
Датчики РПД-И-ФМ с фронтальной (открытой) мембраной предназначены для измерения и непрерывного преобразования избыточного давления в унифицированный выходной сигнал постоянного тока.
Присоединение с фронтальной мембраной позволяет использовать датчики для измерения давлений не только паров и газов, но и для работы в вязких, загрязненных или кристаллизующихся жидкостях, неагрессивных к нержавеющей стали. Это существенно расширяет области их применения и делает незаменимыми для управления процессами в пищевой и фармацевтической промышленности.
Корпус и штуцер датчика РПД-И-ФМ изготовлен со степенью защиты IP65, материал - нержавеющая сталь 08Х17Н13М2. Датчик выполнен по ГОСТ 22520–85
