Петлевые трубки

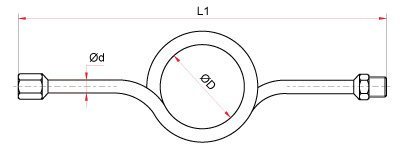

Прямая петлевая трубка

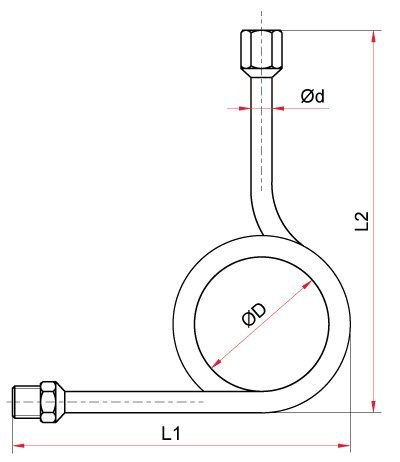

Угловая петлевая трубка
Размеры петлевых трубок (мм)

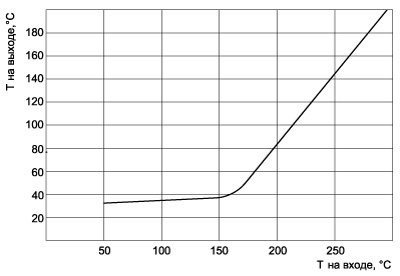

Температурный график для петлевых трубок
Отборные устройства давления (петлевые трубки) используются для исключения или снижения влияния температуры измеряемой среды на точность показания прибора при превышении допустимой рабочей температуры.
Отборные устройства применяются при монтаже измерительных приборов и могут эксплуатироваться при рабочем давлении не выше 25 МПа и максимальной рабочей температуры до 300 °С в различных климатических условиях.
Способы монтажа петлевых трубок определяются конструктивом, материалом и видом прибора. Выбор нужного типа прибора зависит от температуры и вида измеряемой среды (агрессивная, неагрессивная, кристаллизующаяся – вода, пар, газ, нефтепродукты), а также в системах контроля давления на технологическом оборудовании.
При монтаже петлевых трубок применяются разные виды присоединений: резьбовое, фланцевое или под сварку. Выбирать тип отборного устройства (петлевой трубки) нужно c учетом особенностей размещения технологического оборудования (трубопровода). При вертикальном расположении используются угловые отборные устройства, при горизонтальном – прямые.

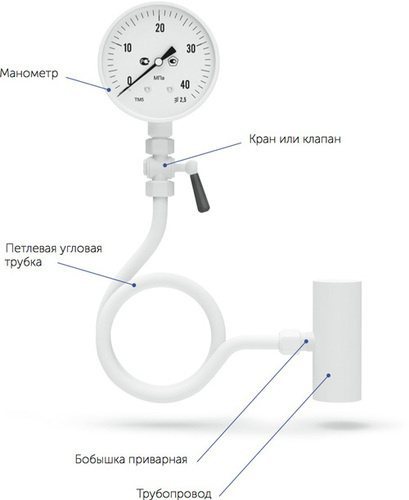

Схема монтажа узла отбора давления
Петлевые трубки из углеродистой или нержавеющей стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева.
Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра.
25
300
G½ или M20×1,5
Наружная / внутренняя
Углеродистая сталь 30Нержавеющая сталь 08Х18Н10
0,68
2
ТУ 4218-001-4719015564-2015
